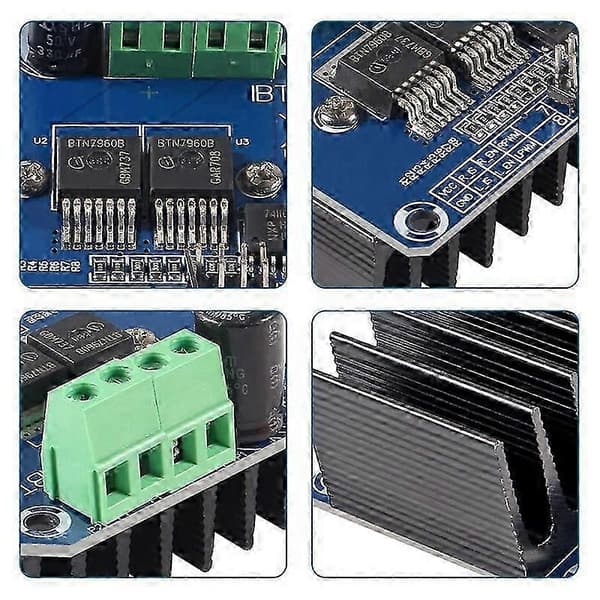

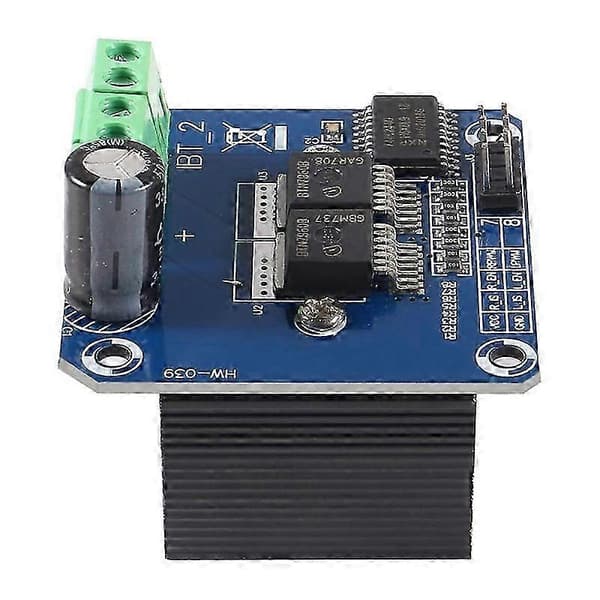

Denne driveren bruker brikker BTS7960 sammensatt av høyeffekts drev full H-bro drivermodul med termisk overstrømsbeskyttelse. Dobbel BTS7960 H-bro driverkrets, med en sterk stasjon og, som effektivt isolerer mikrokontrolleren og motordriveren! Høy strøm 43A
Dobbel BTS7960 stor strøm (43 A) H bro driver;
5V isolert med MCU, og beskytter MCU effektivt;
5V strømindikator om bord;

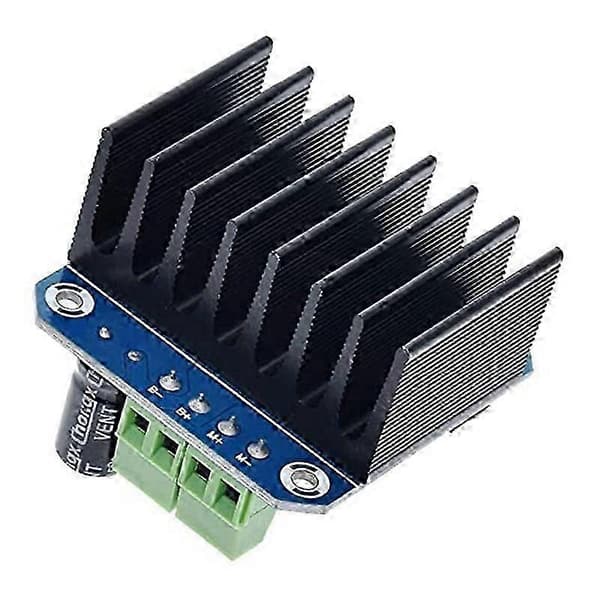

Spenning indikasjon av motordriverens utgangsend; kan lodde kjøleribbe;

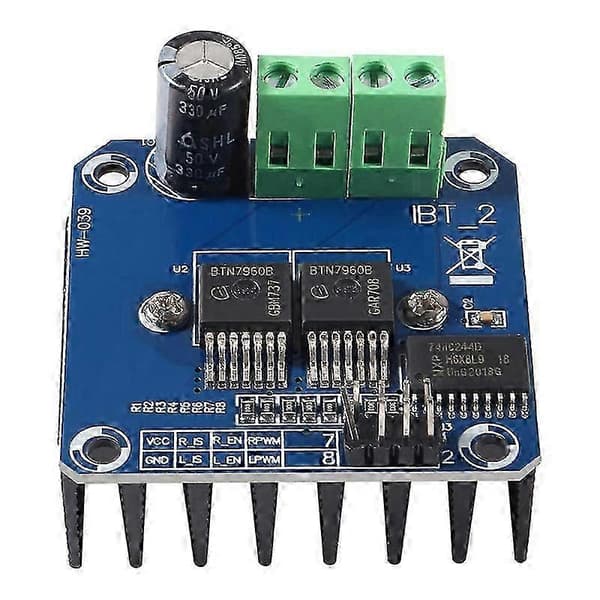

PIN-definisjon:
1. RPWM: Høyre sving PWM
2. LPWM: Venstre sving PWM
3. R_EN: Høyre sving aktivert (høy aktiv)
4. L_EN: Venstre sving aktivert (høy aktiv)
5. R_IS: Høyre sving strømadvarsel (kan la flyte)
6. L_IS: Venstre sving strømadvarsel (kan la flyte)
7. VCC: (5V)
8. GND
Tilkoblinger:
1:
VCC: 5V fra mikrokontroller (MCU)
GND: GND fra mikrokontroller (MCU)
L_PWM: PWM eller 5V fra mikrokontroller (MCU) for CCW(CW) svinger
R_PWM: PWM eller 5V fra mikrokontroller (MCU) for CW(CCW) svinger
R_EN og L_EN: 5V fra mikrokontroller (MCU)
2:
VCC: 5V fra mikrokontroller (MCU)
GND: GND fra mikrokontroller (MCU)
L_PWM: 5V fra mikrokontroller (MCU) for CCW(CW) svinger
R_PWM: 5V fra mikrokontroller (MCU) for CW(CCW) svinger
R_EN og L_EN: PWM fra mikrokontroller (MCU)
Trenger bare fire linjer fra MCU til drivermodulen (GND. 5V. PWM1. PWM2);
isolasjonsbrikke 5 V strømforsyning (kan deles med MCU 5 V);
for å reversere motoren fremover, to PWM inngangsfrekvens opp til 25kHZ;
to varmestrømmer som passerer gjennom et feilsignalutgang;
isolert brikke 5V strømforsyning (kan deles med MCU 5V), kan også bruke den innebygde 5V forsyningen;
forsyningsspenningen 5.5V til 27V;
Farge: blå+svart
Materiale: PCB
Størrelse: 4 x 5 x 1.2cm
Pakkeinnhold:

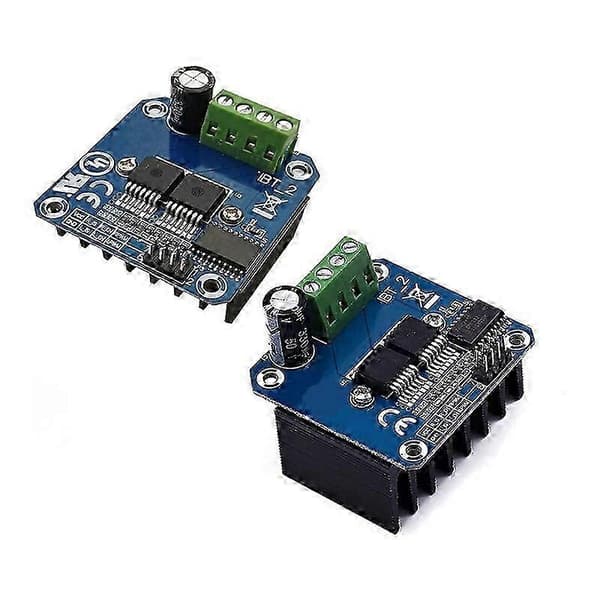

2 x BTS7960B H-bro 43A Høy-effekt Motor Driver Modul
Bare ovennevnte pakkeinnhold, andre produkter er ikke inkludert.
