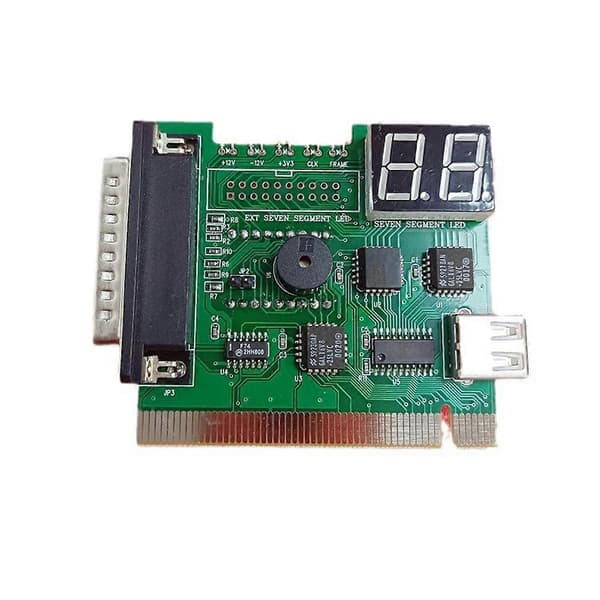

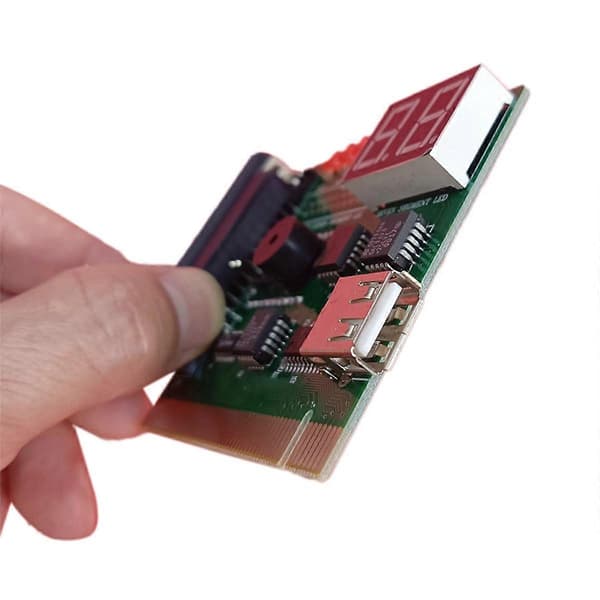

1. PCI tosidig display diagnostisk kort

2. Dette PC-hovedkortets diagnostiske kort, også kjent som \"POST-kort\" (power on self-test),

3. Brukes til å teste og diagnostisere hovedkortproblemer.

4. Det er et kraftig diagnostisk verktøy som teknikere og administratorer kan feilsøke kompatible bærbare datamaskiner ved å bruke 25-pinners parallelle skriverport () og USB-port (for strøm) eller ved å bruke et standard PCI-spor for stasjonære datamaskiner.

5. Lett å bære og oppbevare



Installasjonsveiledning:

Sett det diagnostiske kortet inn i PCI- eller sporet på datamaskinens hovedkort. Slå på strømmen, og i henhold til den digitale koden som vises på det diagnostiske kortet og kodens betydningstabell i den medfølgende \"Bruksanvisningen\", kan du vite hvilken del av maskinvaren som har problemet.

Tekniske parametere:

Bussgrensesnitt: 32-biters standard PCI

Digitalt display: 7-biters digitalt display, som viser feilkode, to punkter som viser 5V og tilbakestillingssignal;

Indikatorlys:

1. -12LED: -12V strømforsyningsindikasjon,

2. +12LED: +12V strømforsyningsindikasjon,

3. CLKLED: CLK signalindikasjon,

4. OSCLED: OSC signalindikasjon,

5. IRDY BIOS LED: les BIOS-instruksjoner,

6. 3.3V/-5V LED: 3.3V/-5V backup strømforsyningsindikasjon,

Gjelder: Alle datamaskiner med PCI-grensesnitt.

Merk:

Ulike partier kan ha forskjeller i produktutseende, farge og trykte tegn, noe som ikke påvirker bruken

Farge: Som vist

Materiale: PCB

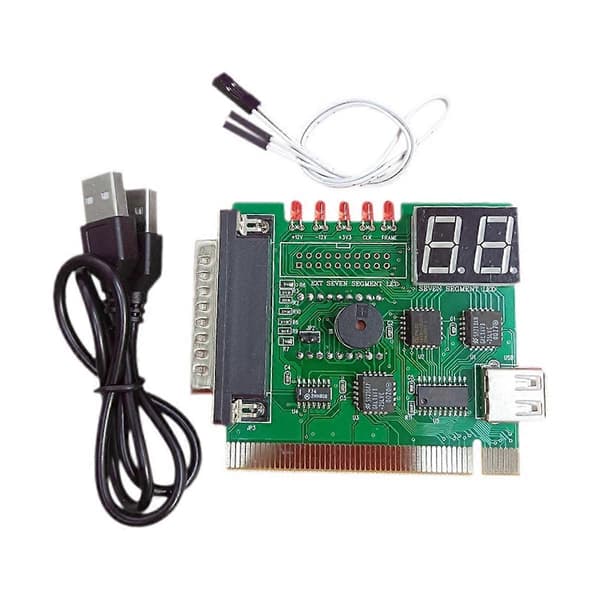

Pakkeinnhold:

1 x Diagnostisk testkort

1 x USB-strømkabel

1 x Høyttalerkabel

1 x Engelsk manual



Bare innholdet i pakken ovenfor, andre produkter er ikke inkludert.

Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på elementet på bildet er litt forskjellig fra den virkelige. Den tillatte målefeilen er +/- 1-3 cm.
