Dual-kanals H-bro driver arbeidsmodus skaper høyere arbeidseffektivitet, L298N som hovedbrikke, kan drive en 2-fase stepper motor, en 4-fase stepper motor eller to DC-motorer.

For å unngå å skade spenningsstabiliseringsbrikken, vennligst bruk en ekstern 5V logisk forsyning når du bruker mer enn 12V drivspenning.

Bruk filterkondensatorer med stor kapasitet og diode med frihjulsbeskyttelsesfunksjon, noe som øker påliteligheten.

Høy arbeidsstyrke til 46v, stor strøm kan nå 3A MAX og kontinuerlig strøm er 2A, effekt til 25w.

Filterkapasitans med stor kapasitet, etterstrømsbeskyttelsesdiode, mer stabil og pålitelig.

Spesifikasjon:

Brikke: L298N

Logisk spenning: 5V

Logisk strøm 0mA-36mA

Maksimal effekt: 25W

Drivspenning: 5V-35V

Drivstrøm: 2A (For hver DC-motor)

Driftsmodus: Dobbel H-bro driver (kan drive 2 DC-motorer)

Grunn 1: Bruk L298N for hovedbrikke

L298N er en type høyspent, høystrøms motordriverbrikke. Funksjoner som høy arbeidsspenning (maksimal spenning opp til 46V), stor utgangsstrøm (øyeblikkelig strøm opp til 3A), kontinuerlig arbeidsstrøm 2A og 25W nominell effekt. Har 15 pinner som pakke.

To innebygde H Birdge høyspent- og høystrøms fullbrodrivere kan brukes til å drive DC-motoren og trinnmotoren, reléspolen og så videre.

Brikken kan kobles til ekstern detekteringsmotstand for å gi variasjonene til kontrollkretsen.

Ved å bruke L298N-brikke for å drive motoren, kan brikken drive en trinnmotor eller fire-fase trinnmotor, og også to DC-motorer. Ved å bruke standard logisk nivåsignalstyring har den to aktiveringskontrollender. Den tillater eller forbyr at enheten har en logisk strømforsyningsinngang uten påvirkning av inngangssignalet, noe som gjør at den interne logiske kretsdelen fungerer ved lav spenning.

Grunn 2: Bred applikasjon

størrelse: 43 x 43 x 27mm

Materiale: PCB

farge: rød

Pakkeinnhold:

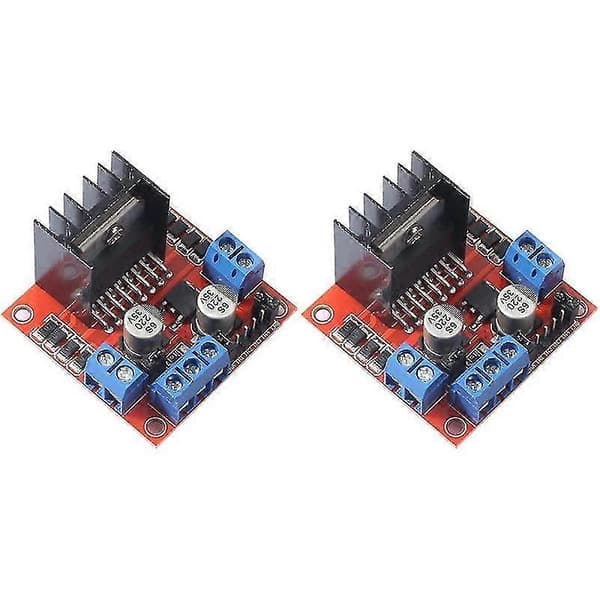

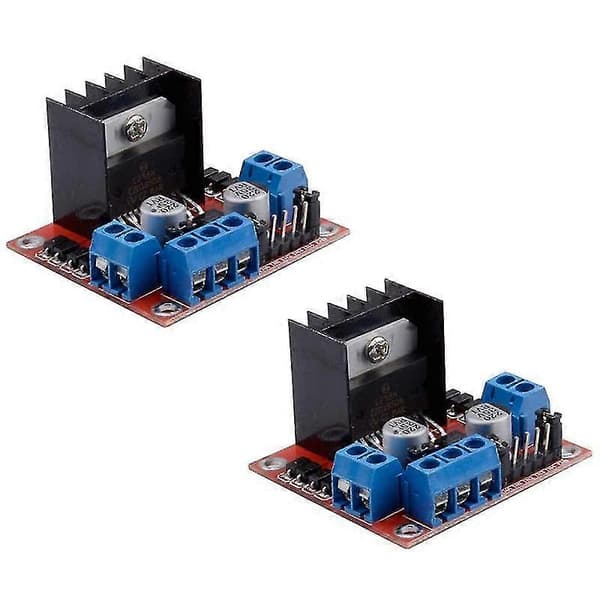

2 x L298N Motordriver Kontrollerkort Modul

Kun ovennevnte pakkeinnhold, andre er ikke inkludert.

Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på elementet på bildet er litt forskjellig fra den virkelige. Den tillatte målefeilen er +/- 1-3 cm.
