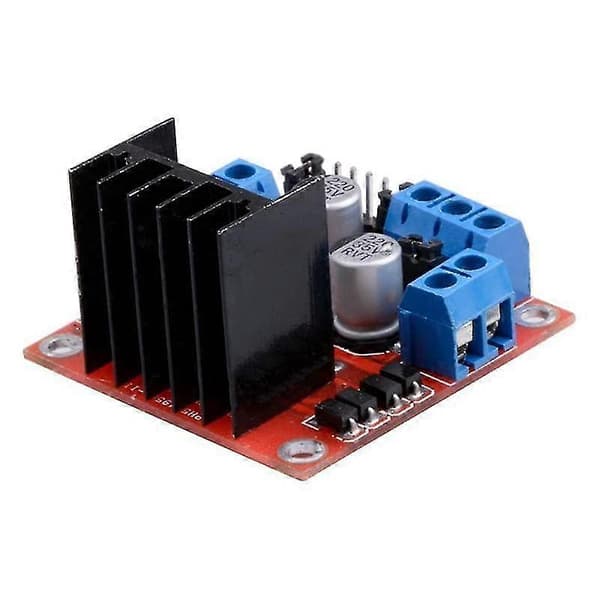

Dobbeltkanals H-bro drivermodus skaper høyere arbeidseffektivitet, L298N som hovedchip, kan drive en 2-fase stepper motor, en 4-fase stepper motor eller to DC-motorer.

For å unngå å skade spenningsstabiliseringsbrikken, bruk en ekstern 5V logikkforsyning når du bruker mer enn 12V drivspenning.

Bruk filterkondensatorer med stor kapasitet og diode med frihjulsfunksjon, noe som øker påliteligheten.

Høy arbeidskraft opp til 46V, stor strøm kan nå 3A MAX og kontinuerlig strøm er 2A, effekt til 25W.

Filterkapasitans med stor kapasitet, etterstrømsbeskyttelsesdiode, mer stabil og mer pålitelig.

Spesifikasjon:

Chip: L298N

Logikkspenning: 5V

Logikkstrøm 0mA-36mA

Maksimal effekt: 25W

Drivspenning: 5V-35V

Drivstrøm: 2A (for hver DC-motor)

Driftsmodus: Dobbel H-bro driver (kan drive 2 DC-motorer)

Årsak 1: Bruk L298N for hovedchip

L298N er en slags høyspennings-, høystrømsmotordriverchip. Funksjoner som høy arbeidsspenning (maksimal spenning opp til 46V), stor utgangsstrøm (øyeblikkelig strøm opp til 3A), kontinuerlig arbeidsstrøm 2A og 25W nominell effekt. Har 15 pinner som pakke.

To innebygde H Birdge høyspennings- og storstrøms fullbrodrivere kan brukes til å drive DC-motoren og stepper-motoren, reléspolen og så videre.

Chippen kan kobles til ekstern deteksjonsmotstand for å gi variasjonene til styrekretsen.

Ved å bruke L298N-chip for å drive motoren kan chippen drive en stepper motor eller fire-fase stepper motor, og også to DC-motorer. Ved hjelp av standard logikknivåsignalkontroll har den to aktiveringskontrollender. Det tillater eller forbyr enheten å ha en logisk strømforsyningsinngang uten påvirkning av inngangssignalet, noe som gjør at den interne logikkretsdelen fungerer ved lav spenning.

Årsak 2: Bred anvendelse

størrelse: 43 x 43 x 27 mm

Materiale: PCB

farge: rød

Pakkens innhold:

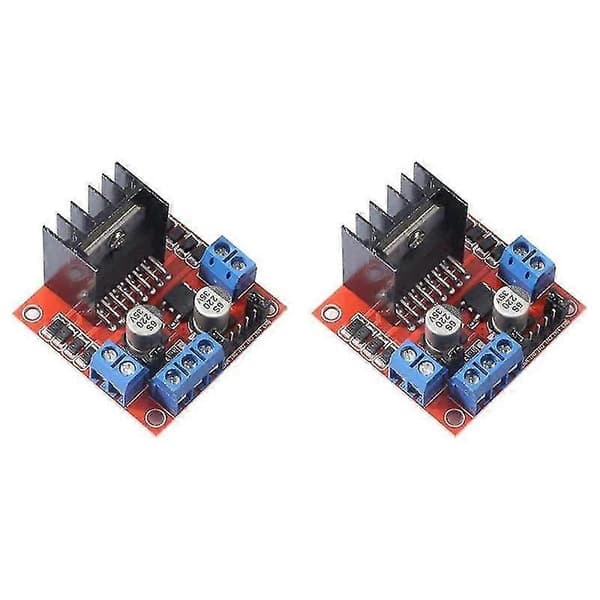

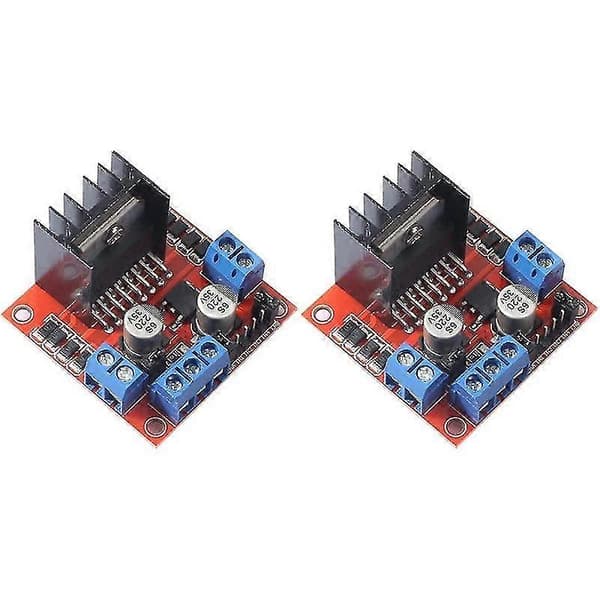

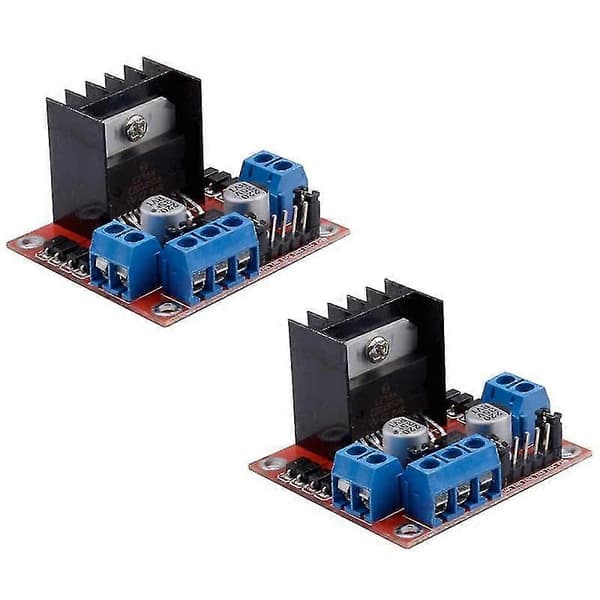

2 x L298N Motor Driver Kontrollkort Modul

Kun ovennevnte pakkeinnhold, andre er ikke inkludert.

Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på elementet på bildet er litt forskjellig fra den virkelige. Den tillatte målefeilen er +/- 1-3 cm.
