Funksjoner
1、100 % ny og høy kvalitet.
2、Designet for rask testing av signaler og spenning i hovedkortet.
3、Brukes til å teste åpen krets eller kortslutning av BGA og CPU.
4、Erstatt tradisjonell multimeter med indikator, resultatet er mer intuitivt.
5、Kompatibel med alle 1151 hovedkort.
Spesifikasjon
Dette er designet for rask testing av signaler og spenning i hovedkortet. Det kan brukes til å teste åpen krets eller kortslutning av BGA og CPU. Det bruker indikator for å indikere hver buss og kontrollmodus, og erstatter tradisjonell multimeter, sammenlignet med hvilken den er mer intuitiv.
Funksjoner:
1. 100 % ny og høy kvalitet.

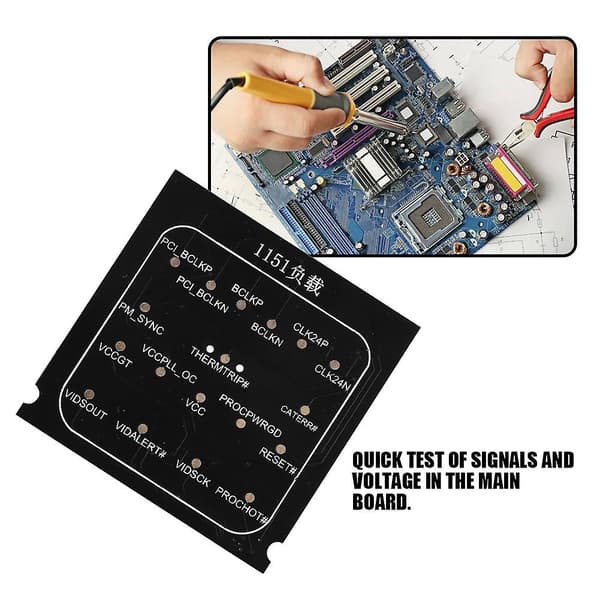

2. Designet for rask testing av signaler og spenning i hovedkortet.

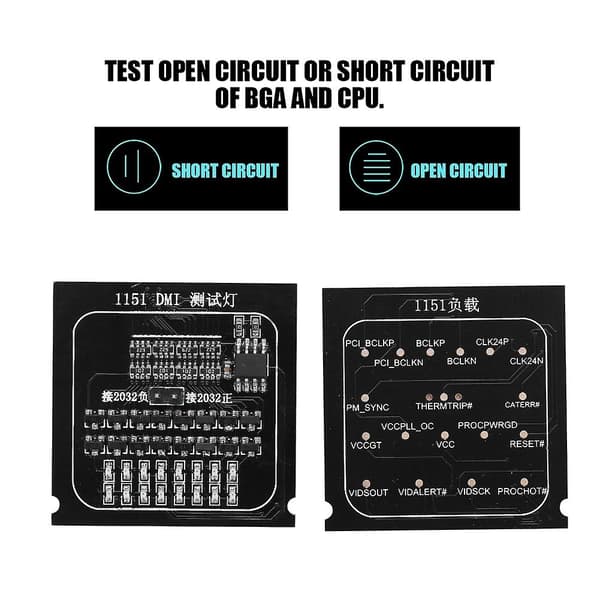

3. Brukes til å teste åpen krets eller kortslutning av BGA og CPU.

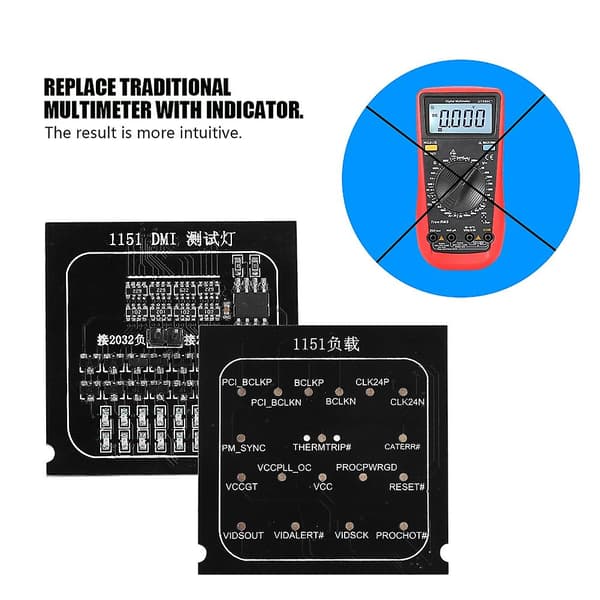

4. Erstatt tradisjonell multimeter med indikator, resultatet er mer intuitivt.

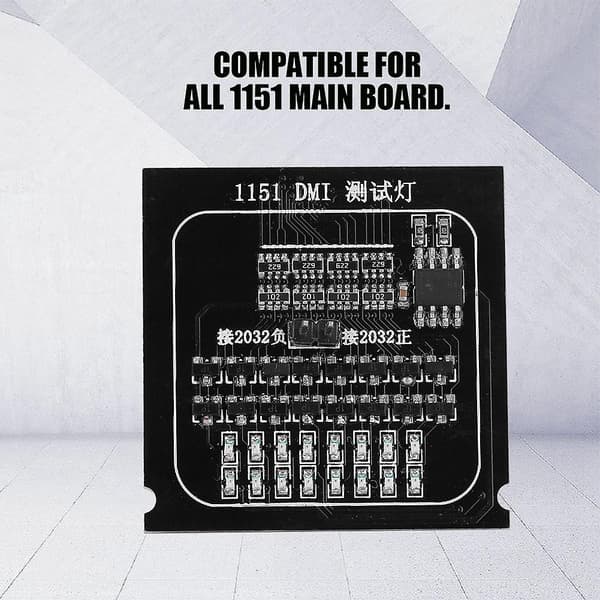

5. Kompatibel med alle 1151 hovedkort.
Spesifikasjoner:
Materiale: PCB
Farge: Svart
Kompatibilitet: for alle 1151 hovedkort.
Størrelse: 38 * 38 * 3 mm / 1,5 * 1,5 * 0,1 tommer
Vekt: Ca. 26g
Instruksjoner:
1. Sett 1151 testindikatoren i 1151 CPU-sporet og trykk ned CPU-dekselplaten (merk at denne gangen kan den ikke ha strøm), med 2023 3V batteri mot testlamperekkenålene, vil alle DMI-signallampene lyse. Hvis lyset er av, sier det at det er en kortslutning. Du kan riste CPU-kompresjonsstangen, ved hjelp av et multimeter for å gjøre en ytterligere bestemmelse.
2. Når trinnene ovenfor er testet normalt, installer CPU-belastningen i passprøvetrinnet, og bruk oscilloskop for å teste om forskjellige spenninger, klokker og andre signaler er normale eller ikke.
Pakken inkluderer:
1 x testkort med indikator
1 x testkort uten indikator
Merknader:
1. Når du bruker 1151 testkortet, når batteriet er mot avløpspinnen, er indikatoren av, det kan være at de positive og negative terminalene er koblet bakover, vennligst bytt ut de positive og negative terminalene på batteriet.
2. Etter flere gangers bruk vil indikatoren slå seg på eller dimme for spenningen til testlampen er ikke nok, vennligst bytt batteriet selv.
3. Ulike signaler fra testeren, for eksempel CPU-strømforsyningsspenning, kan ikke oppdages på grunn av særegenheten til 1151 hovedkort. Vennligst bruk samme hovedkort for sammenligning eller andre metoder for å bedømme.
