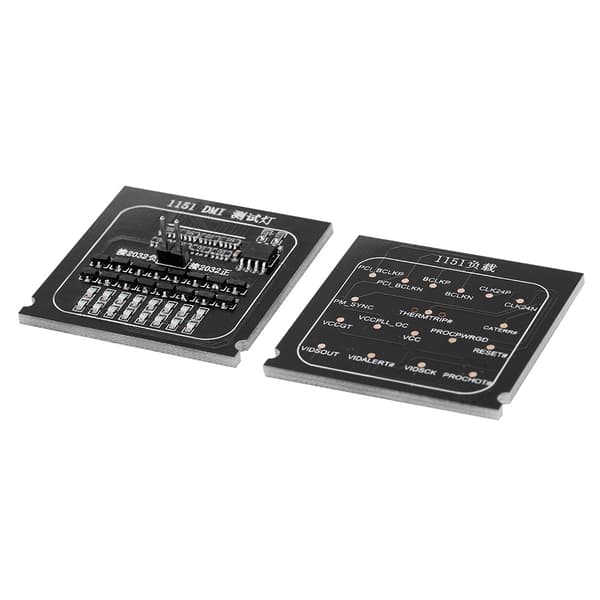

Dette er designet for rask testing av signaler og spenning i hovedkortet. Det kan brukes til å teste  åpen krets eller kortslutning i BGA og CPU. Den bruker indikator for å indikere hver buss og kontrollmodus, og erstatter tradisjonelt multimeter, som er mer intuitivt.\r

\r

\r

\r
 Funksjoner:\r

\r

\r

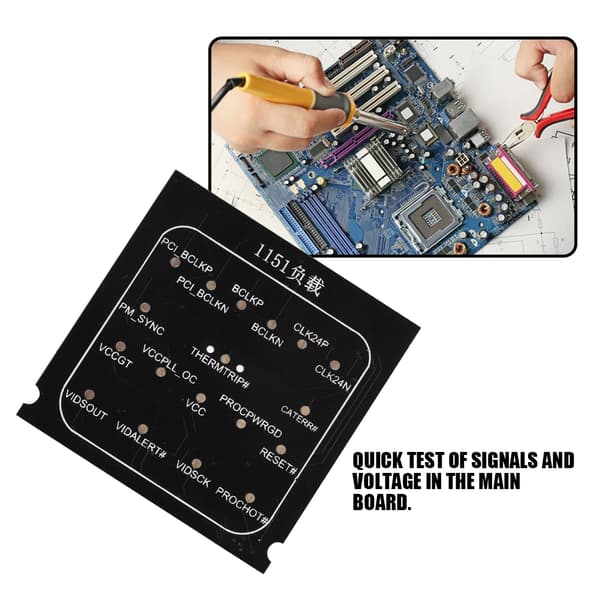

2. Designet for rask testing av signaler og spenning i hovedkortet.\r

\r

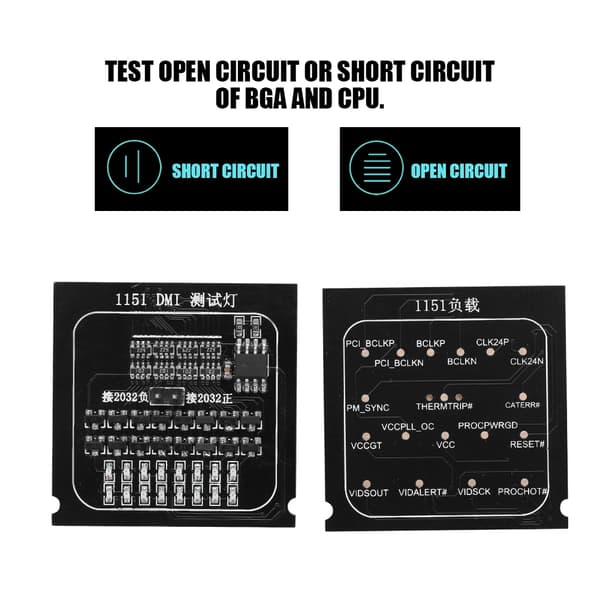

3. Brukes til å teste åpen krets eller kortslutning i BGA og CPU.\r

\r

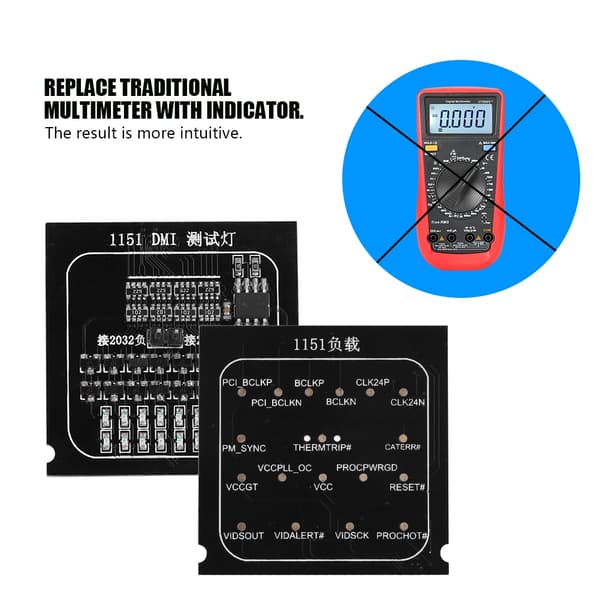

4. Erstatter tradisjonelt multimeter med indikator, resultatet er mer intuitivt.\r

\r
5. Kompatibel med alle 1151 hovedkort.\r

\r

\r

\r
Spesifikasjoner:\r

\r
Materiale: PCB\r

\r
Farge: Svart\r

\r
Kompatibilitet: for alle 1151 hovedkort.\r

\r
Størrelse: 38 * 38 * 3mm / 1.5 * 1.5 * 0.1inch\r

\r
Vekt: Ca. 26g\r

\r

\r

\r
Instruksjoner:\r

\r
1. Sett 1151 testindikatoren i 1151 CPU-sporet og trykk ned CPU-dekselplaten (merk at den ikke kan kobles til strøm denne gangen), med 2023 3V batteri mot testlamperadnålene, vil alle DMI-signallampene lyse. Hvis lyset er slått av, betyr det at det er en kortslutning. Du kan riste CPU-kompresjonsstangen og bruke et multimeter for å foreta en ytterligere bestemmelse.\r

\r
2. Når de ovennevnte trinnene er testet normalt, installer CPU-lasten i passprøvetrinnet, og bruk et oscilloskop for å teste om forskjellige spenninger, klokker og andre signaler er normale eller ikke.\r

\r

\r

\r
Pakken inkluderer:\r

\r

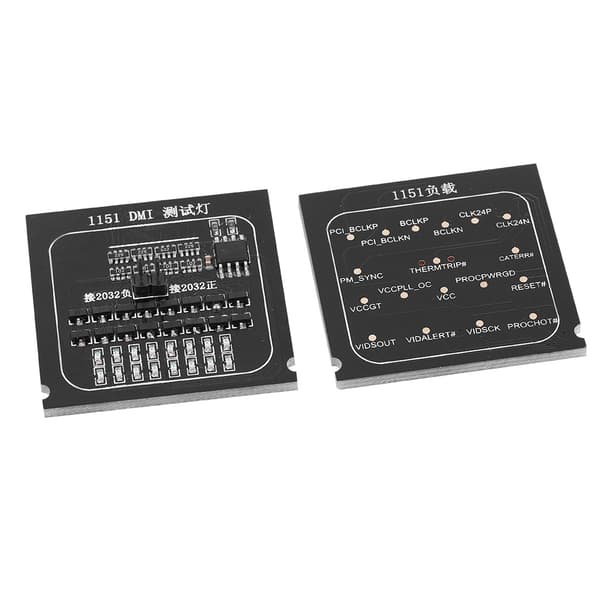

1 x Testkort med indikator\r

\r
1 x Testkort uten indikator\r

\r

\r

\r
Merknader:\r

\r
1. Når du bruker 1151 testkortet, når batteriet er mot dreneringspinnen, er indikatoren av, det kan være at de positive og negative terminalene er koblet bakover, vennligst bytt de positive og negative terminalene på batteriet.\r

\r
2. Etter flere gangers bruk vil indikatoren slå seg på eller dimmes fordi spenningen til testlampen ikke er tilstrekkelig, vennligst bytt batteriet selv.\r

\r
3. Ulike signaler fra testeren, for eksempel CPU-strømforsyningsspenning, kan ikke oppdages på grunn av det spesielle ved 1151 hovedkortet. Vennligst bruk det samme hovedkortet for sammenligning eller andre metoder for å bedømme.\r
