Funksjoner:\r

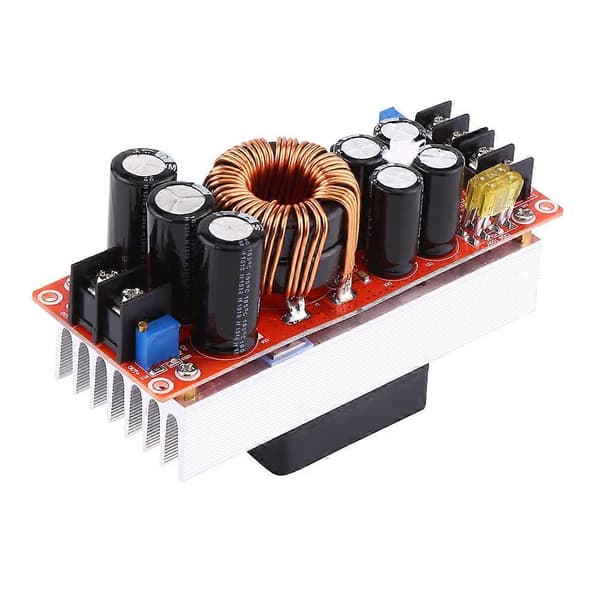

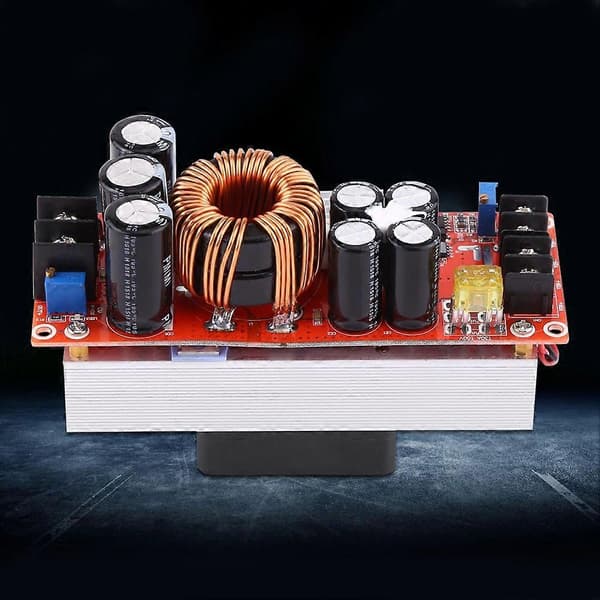

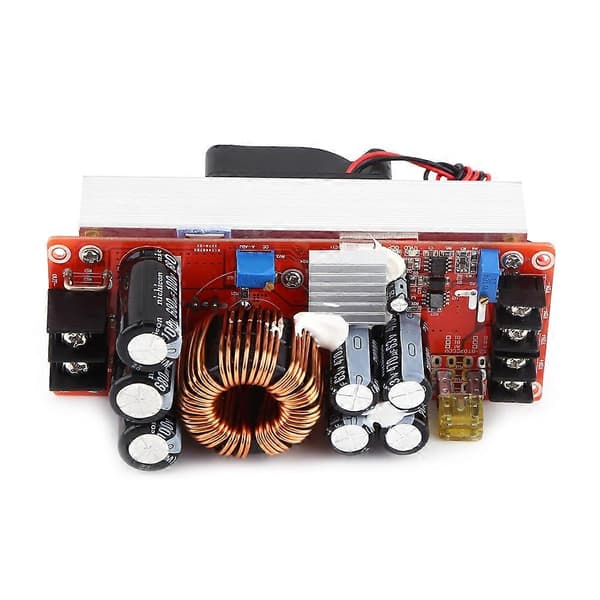

Strømforsyningsmodulen bruker doble sendustmagneter viklet med 1,2 mm kobbertråder.\r
100V/210A lavresistans MOS med stor effekt og strøminngang, egnet for stor effekt LED, motorer.\r
Støtter omvendt inngangsbeskyttelse med MOS, slik at du ikke trenger å bekymre deg for feil inngangstråd og utbrent strømforsyning.\r
Lavspenningsbeskyttelse vil beskytte modulen og batteriet mot skade fra overutlading når du bruker et lagringsbatteri som inngang.\r

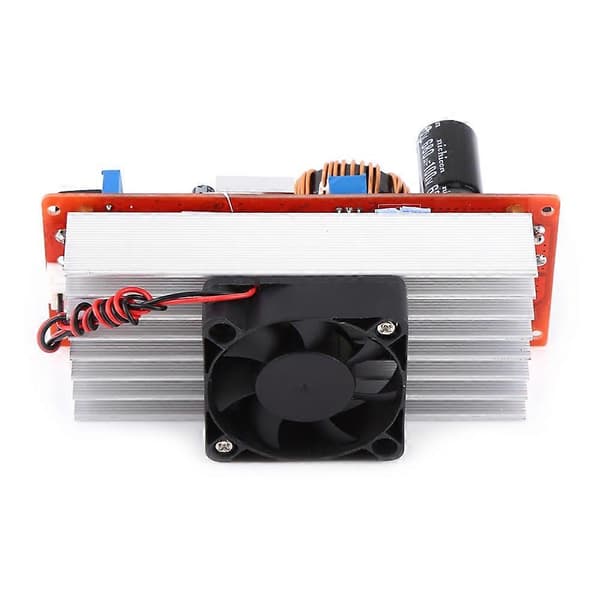

Fortykket kjøleribbe og intelligent temperaturkontroll kjølevifte sprer varmen bedre.\r
\r
Spesifikasjoner:\r
Type: Ikke-isolert step-up modul (BOOST)\r
Inngangsspenning: DC10V til 60V\r
Maks. Inngangsstrøm: 30A (inngangsspenning 10V til 30V)\r
25A (inngangsspenning 31V til 60V)\r
Hvilestrøm: 15mA (vil øke når du konverterer 12V til 20V)\r
Utgangsspenning: 12V til 90V (justerbar, standard er 19V)\r
Maks. Utgangsstrøm: 20A (relatert til forskjellen mellom inngangs- og utgangsspenning, jo større spenningsforskjell, jo mindre utgangsstrøm vil det være. vennligst forbedre varmeavledningen når strømmen er over 15A)\r
Konstant strømområde: 0,8A til 20A (+/-0,3A)\r
Omvendt inngangsbeskyttelse: Ja (150A MOS)\r
Lavere spenningsbeskyttelse: Ja (V8 til 50V justerbar, selvgjenoppretting)\r
Driftstemperatur: - 40 til +85 (hvis temperaturen er for høy, vennligst forbedre varmeavledningen)\r
Frekvens: 150KHz\r
Konverteringseffektivitet: 92 % til 97 % (Effektiviteten er relatert til inngangs-/utgangsspenning, strøm og spenningsforskjell. Jo mindre forskjell, jo høyere effektivitet vil det være)\r
Inngang Overstrømsbeskyttelse: Ja (beskytter automatisk når inngangen er mer enn 35A, og strømforsyningsspenningen vil ikke øke)\r
Kortslutningsbeskyttelse: Ja (inngang 30A sikring)\r
Koblingsmetode: Terminaler (bruk stor strøm kobbertråd)\r
Maks. Utgangseffekt = Inngangsspenning*Maks strøm (Hvis inngang 12V, er maks utgangseffekt=12V*30A = 360W)\r
Størrelse: 130 x 84 x 52 mm / 5,11 x 3,3 x 2,04\"\r
\r
Instruksjon:\r
Spenningjustering:\r
Slå på modulen mens den ikke er koblet til last, og juster deretter \"V-ADJ\" potensiometeret med klokken for å øke, mot klokken for å redusere. På grunn av stor utgangskapasitanskapasitet, vil responsen være treg når du justerer høy spenning til lav spenning.\r
Strømjustering:\r
Juster \"CC A-ADJ\" potensiometeret mot klokken ca. 30 sirkler for å minimere utgangsstrømmen før du kobler til last. Juster deretter \"CC A-ADJ\" med klokken til strømverdien du trenger. Hvis du bruker modulen til batterilading, koble til utgangen etter at batteriet er helt utladet. Fordi jo mer energi som er igjen i batteriet, jo mindre ladestrøm vil det være.\r
Justering av lav inngangsspenningsbeskyttelse:\r
Hvis vi setter en lav inngangsspenningsbeskyttelse for et 12V batteri, koble inngangen til en 10V spenning, og juster deretter RV1 (med klokken for å øke, mot klokken for å redusere) til UVLO lyser. Nå er beskyttelsesspenningen 10V, det vil si at når batterispenningen faller til 10V, vil ikke modulen øke spenningen, og utgangsspenningen vil være den samme som inngangsspenningen.\r
\r
Merknad:\r
1. Utgangskabling kan ikke reverseres eller kortsluttes.\r
2, Hvis modulen er koblet til induktiv last, bør minimum inngangsspenning være høyere (f.eks. 24V) og maksimal utgangseffekt bør være lavere (f.eks. 500W).\r
3, Hvis et lagringsbatteri, bryterstrømforsyning, solcellepanel eller elektrisk generator brukes som inngangsstrømkilde, bør lavspenningsbeskyttelsesverdien justeres lavere, ellers kan det forårsake skade.\r
\r
Pakken inkluderer:\r
1 x Modul
