Oversikt: Dette dokumentet beskriver spesifikasjonen til PZEM-004T AC-kommunikasjonsmodulen,

modulen brukes hovedsakelig til å måle AC-spenning, strøm, aktiv effekt, frekvens, effektfaktor og aktiv energi, modulen er uten displayfunksjon, dataene leses gjennom TTL-grensesnittet.

PZEM-004T-10A: Måleområde 10A (Innebygd shunt)

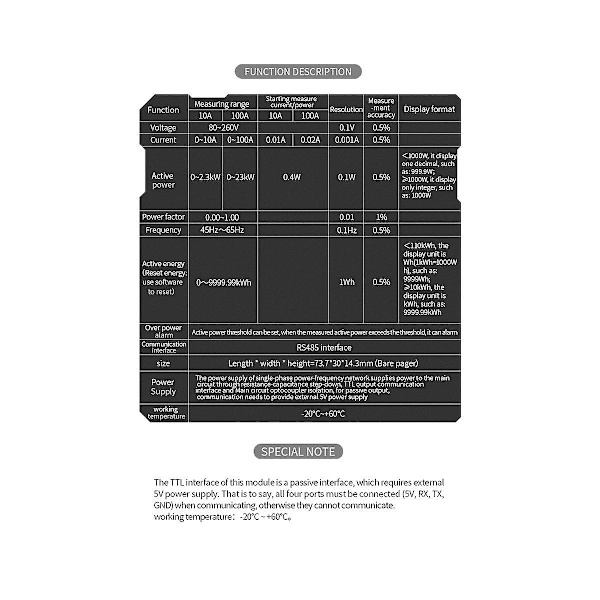

Funksjonsbeskrivelse

1.1 Spenning

1.1.1 Måleområde: 80~260V

1.1.2 Oppløsning: 0.1V

1.1.3 Målenøyaktighet: 0.5%

1.2 Strøm

1.2.1 Måleområde: 0~10A(PZEM-004T-10A)

1.2.2 Startmålestrøm: 0.01A(PZEM-004T-10A)

1.2.3 Oppløsning: 0.001A

1.2.4 Målenøyaktighet: 0.5%

1.3 Aktiv effekt

1.3.1 Måleområde: 0~2.3kW(PZEM-004T-10A)

1.3.2 Startmåleeffekt: 0.4W

1.3.3 Oppløsning: 0.1W

1.3.4 Visningsformat:

Mindre enn 1000W, den viser ett desimal, for eksempel: 999.9W

1000W, den viser bare heltall, for eksempel: 1000W

1.3.5 Målenøyaktighet: 0.5%

1.4 Effektfaktor

1.4.1 Måleområde: 0.00~1.00

1.4.2 Oppløsning: 0.01

1.4.3 Målenøyaktighet: 1%

1.5 Frekvens

1.5.1 Måleområde: 45Hz~65Hz

1.5.2 Oppløsning: 0.1Hz

1.5.3 Målenøyaktighet: 0.5%

Materiale: Plast

Farge: Transparent blå



Pakkeinnhold:

1 x Digital multifunksjonsmåler



Bare ovennevnte pakkeinnhold, andre produkter er ikke inkludert.

Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på varen på bildet er litt forskjellig fra den virkelige tingen. Den tillatte målefeilen er +/- 1-3cm.
