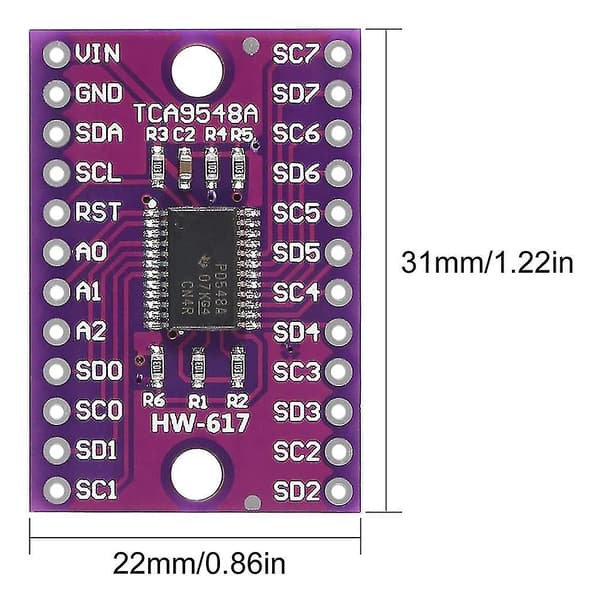

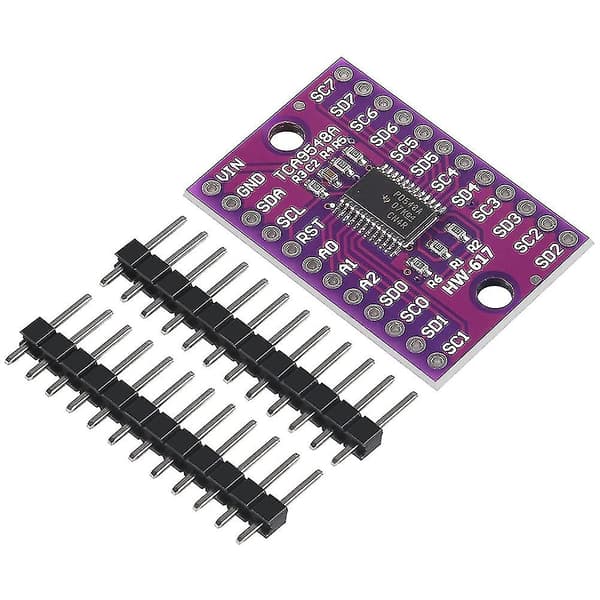

TCA9548A-adapteren kobles til en I2C-enhet med flere adresser på samme I2C-port på hovedkontrollkortet for normal kommunikasjon og bruk. Det er 8 I2C-grensesnitt på en ekspander, og det er åtte toveis brytere som kan styres av I2C-bussen. Dette betyr at etter at 1 ekspander er overført, kan 8 adresser kobles til samme I2C-port. Når 8-kanals utvidelseskort-enheten også brukes normalt, er standardadressen for denne ekspanderen 0x70, adressen kan endres og kan settes innenfor 0x70~0x77 etter dine behov. 8 ekspandere kan kaskadekobles i adressen 0x70~0x77, og hver ekspander kan koble til 8 enheter med samme adresse. Dette gjør det mulig å koble 64 enheter med samme adresse til samme I2C-port og bruke dem normalt. Utvidelseskortet TCA9548A er kompatibelt med IIC-bussen og systemstyringsbussen (SMBus), har aktiv lav tilbakestillingsinngang, støtter varminnsetting, lav standby-strøm, ingen feil ved oppstart, støtter spenningsnivåskift mellom 1,8V, 2,5V, 3,3V og 5V busser. TCA9548A I2C IIC multiplexer breakout-kort kan, avhengig av innholdet i de programmerbare kontrollregistrene, velge hvilken som helst enkelt SCn/SDn-kanal eller kombinasjon av kanaler. Når en tidsavbrudd eller annen feilaktig operasjon oppstår, kan systemmasteren tilbakestille TCA9548A ved å sette /RESET-inngangen lav. På samme måte vil en strøm-på-tilbakestilling fjerne alle kanaler og initialisere I2C/SMBus-tilstandsmaskinen. Tilbakestilling og initialisering kan også oppnås ved å sette /RESET, og det er ikke nødvendig å slå av delen. Bryteren har en vridningsfunksjon slik at VCC-pinnene kan brukes til å begrense den maksimale høye spenningen gjennom TCA9548A. CJMCU-9548 TCA9548 begrenser den maksimale høye spenningen og tillater at ulike busspenninger brukes på hvert kanalpar, slik at 1,8V, 2,5V eller 3,3V-komponenter kan kommunisere med 5V-komponenter uten ytterligere beskyttelse. For hver kanal trekker eksterne pull-up-motstander busspenningen opp til spenningsnivået. Alle I/O-pinner tåler 5V spenning. Materiale: Plast + Metall. Farge: Lilla. Pakkeinnhold: 10 x TCA9548A I2C IIC 8-kanals utvidelseskort. Kun ovennevnte pakkeinnhold, andre produkter er ikke inkludert. Merk: Lys og forskjellige skjermer kan føre til at fargen på elementet i bildet er litt forskjellig fra den virkelige varen. Tillatt måleavvik er +/- 1-3 cm.
