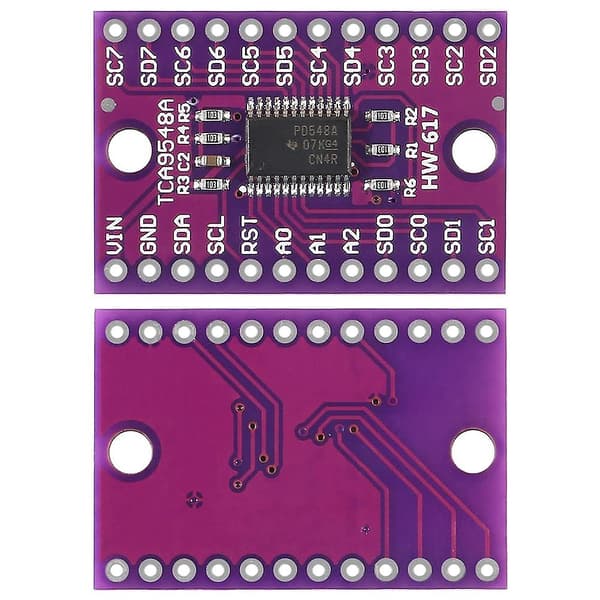

TCA9548A-adapteren er koblet til en I2C-enhet med flere identiske adresser på samme I2C-port på hovedkontrollkortet for normal kommunikasjon og bruk. Det er 8 I2C-grensesnitt på én ekspander, og det er åtte tosveis overføringssvitsjer som kan styres av I2C-buss. Dette betyr at etter at 1 ekspander er overført, kan 8 identiske adresser kobles til samme I2C-port.
\nNår 8-kanals utvidelseskort-enheten også er i normal bruk, er standardadressen til denne ekspanderen 0x70, adressen kan endres, og kan settes innenfor 0x70~0x77 i henhold til dine behov. I , kan 8 ekspandere kastes i serie i adressen 0x70~0x77, og hver ekspander kan koble til 8 enheter med samme adresse. Dette realiserer samme I2C-port og kobler til 64 enheter med samme adresse og bruker dem normalt.
\nUtvidelseskort TCA9548A kompatibelt med IIC-buss og systemstyringsbuss (SMBus), aktiv lav tilbakestillingsinngang, støtte for varm innsetting, lav standby-strøm, ingen under oppstart, støtte for spenninger mellom 1,8V, 2,5V, 3,3V og 5V busser Nivåskifting, TCA9548A I2C IIC multiplexer breakout board avhengig av innholdet i de programmerbare kontrollregistrene, kan en hvilken som helst enkelt SCn/SDn-kanal eller kombinasjon av kanaler .
\nNår en timeout eller annen feilfunksjon oppstår, kan systemmesteren tilbakestille TCA9548A ved å hevde /RESET-inngangen lav. På samme måte vil en tilbakestilling ved oppstart avbryte alle kanaler og initialisere I2C/SMBus-tilstandsautomaten. Tilbakestilling og initialisering kan også oppnås ved å hevde /RESET og det er ikke nødvendig å slå av delen. Bryteren har en - slik at VCC-pinnen kan brukes til å begrense den maksimale høyspenningen gjennom TCA9548A.
\nCJMCU- 9548 TCA9548 begrensning av den maksimale høyspenningen tillater at forskjellige bussspenninger brukes på hvert kanalpar slik at 1,8V, 2,5V eller 3,3V-komponenter kan kommunisere med 5V-komponenter uten noen ekstra beskyttelse, for hver kanal, eksterne pull-up-motstander Enheten trekker opp bussspenningen til ønsket spenningsnivå. Alle I/O-pinner er 5V tåler spenning.
\n
\nMateriale: Plast + Metall
\nfarge: Lilla
\n
\nPakkeinnhold:
\n10 x TCA9548A I2C IIC 8-kanals utvidelseskort
\n
\nBare ovennevnte pakkeinnhold, andre er ikke inkludert.
\nMerk: Lys og forskjellige skjermer kan føre til at fargen på varen i bildet er litt forskjellig fra den virkelige tingen. Den tillatte målefeilen er +/- 1-3 cm.
