Dette er et veldig praktisk 16-kanals analog/digital multipleksing/demultipleksing CD74HC4067 breakout-kort. Denne brikken fungerer som en bryter - den internt en felles pin (Com i skjemaet, på kortet) til en av 16 kanal-pinner (Chanxx).
Den kan håndtere digitale og analoge signaler (spenningen kan ikke være høyere enn VCC), og den kan kobles i alle retninger. For å kontrollere den, koble de 4 digitale utgangene til brikkens adressevalgpinner (S0-S3) og send den den binære adressen til kanalen du ønsker (se datablad for detaljer). Dette lar deg koble opptil 16 sensorer til systemet ditt ved hjelp av 5 pinner!
Siden Mux/Demux også kan håndtere digitale signaler, kan du bruke den til å overføre Ttl-nivå seriedata til flere enheter. Du kan for eksempel bruke den til å koble Tx-pinnene til 16 enheter til en Rx-pinne på en mikrokontroller. Du kan deretter velge hvilken som helst av de 16 enhetene å lytte til.
Hvis du ønsker toveis kommunikasjon, kan du legge til et andre kort for å rute Tx-linjen til mikrokontrolleren til Rx-linjen til de 16 enhetene. Ved å bruke flere kort kan du lage lignende arrangementer for I2c, SPI, ETC.
Den interne bryteren er toveis, støtter spenning mellom jord og Vcc, har lav \"på\"-motstand og lav \"AV\"-lekkasje, og utfører \"Break Before Make\"-kobling for å forhindre krysstale. Kortet bryter også ut brikkens \"Enable\"-pinne, som, når den er høy, vil koble fra den felles pinnen fullstendig (alle brytere \"Av\").

Beskrivelse:

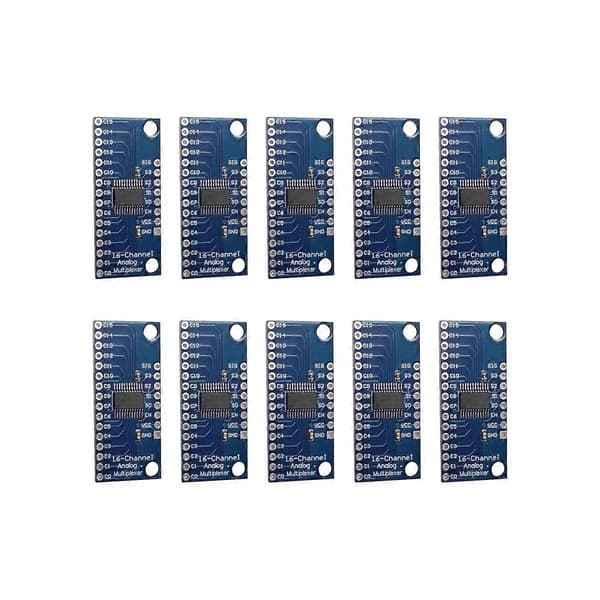

1. Produktnavn: CD74HC4067 Høyhastighets CMOS Analog Multiplekser 16-kanals Analog Multiplekser
2. Funksjon: 16-kanals analog signalbryter ved hjelp av Cd74hc4067
3. Analog signalinngang: C0-C15 16 kanaler

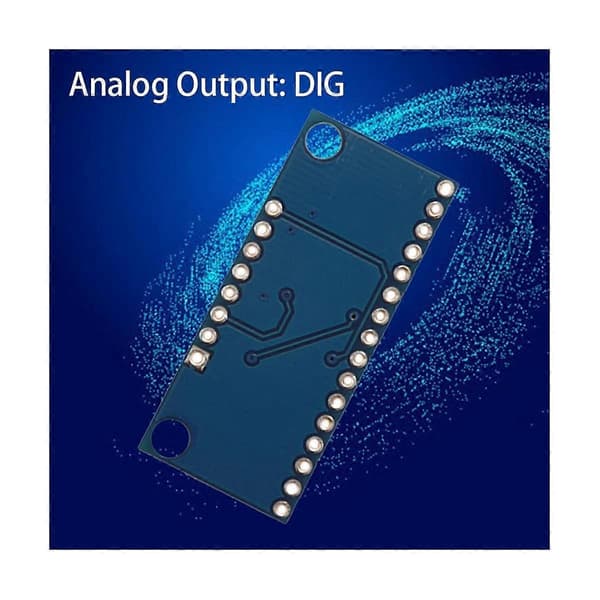

4. Analog utgang: DIG
5. Kanalkontroll: S0-S3
6. Materiale: PCB
7. Størrelse: 4,2 x 2,1 cm
8. Farge: Blå

Pakkeinnhold:
10 x Kanal Analog Multiplekser

Kun ovennevnte pakkeinnhold, andre produkter er ikke inkludert.
Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på elementet på bildet er litt forskjellig fra den virkelige. Målefeilen er +/- 1-3 cm.
