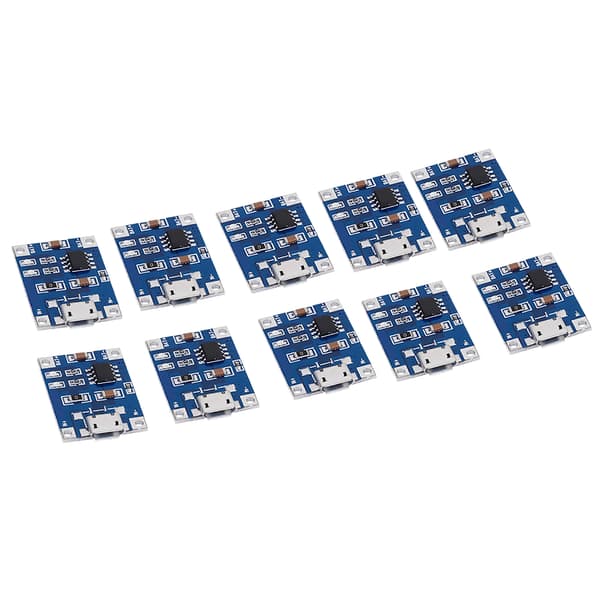

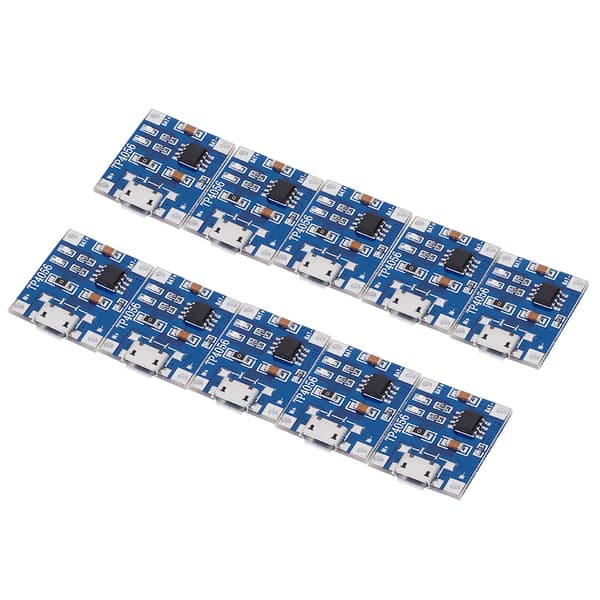

Funksjoner: 100% splitter ny og høy kvalitet. Denne modulen brukes til å lade enkelt litiumbatteri eller flere litiumbatterier parallelt, ladeporten drives av USB. Inngang med en Micro USB-kontakt kan kobles direkte til en mobiltelefon Micro USB-lader for å lade litiumbatteri. Den har også ledningsloddepunkter som kan være veldig praktisk for DIY. Modulen kan brukes til 3,6V, 3,7V 18650 og litiumpolymerbatteri lade- og utladingsbeskyttelse. Spesifikasjon: Inngangsspenning: 5V Ladespenning: 4,2V ±1% Maksimal ladestrøm: 1000mA Batteri Overutladingsbeskyttelsesspenning: 2,5V Batteri Overstrømsbeskyttelsesstrøm: 3A Størrelse: 2,5*2cm / 1*0,8in Antall: 10 stk Vekt: 27g / 1oz (ca.) Strømjustering RPROG (k) IBAT (mA) 30 50 20 70 10 130 5 250 4 300 3 400 2 580 1,666 690 1,5 780 1,33 900 1,2 1000 Pakkeliste: 10 * Ladebrett Instruksjon: Når du kobler til batteriet for første gang, kan det hende at det ikke er noen spenningsutgang mellom OUT+ og OUT-, da må beskyttelseskretsen aktiveres ved å koble til 5V. Beskyttelseskretsen må også aktiveres hvis batteriet kobles fra B+, B- og deretter kobles til igjen. Utgangsstrømmen til telefonladeren skal ikke være mindre enn 1A, ellers kan det hende at den ikke lades normalt. Micro USB-kontakten og \"+ -\" loddeputen ved siden av den er strøminngang, og skal kobles til 5V spenning. B+ er koblet til positiv pol på batteriet, B- er koblet til negativ. OUT+ og OUT- er koblet til last, for eksempel mobil boost-kort eller andre laster. Koble batteriet til B+, B-, deretter telefonladeren til Micro USB-kontakten; det røde lyset på betyr at det lades, grønt lys betyr fulladet. Merk: 1. Amperemeteret som brukes til å teste strøm, kan bare kobles til 5V inngang på kortet i serie. 2. Ladestrømmen er bedre å være 0,37 ganger batterikapasiteten, f.eks. for et 1000mAH batteri, bør ladestrømmen være 400. 3. Ladeledningene kan ikke være for tynne eller for lange, ellers vil det resultere i en stor tilkoblingsmotstand. 4. Hold en god kontakt med batteriet. 5. Hvis 5V inngangsspenning er høyere, 5,2V eller 5,5V, for eksempel, kan det føre til mangel på ladestrøm mindre enn 1000mA, dette er normalt. Den høye spenningen vil føre til at brikken blir varm, og den vil automatisk redusere ladestrømmen for å beskytte brikken mot å brenne. Brikketemperaturen som når 60℃ er normalt når den fungerer. 6. Omvendt tilkobling ved utgang (batteri) vil brenne ut brikken, vær oppmerksom på det.
