Det innebygde to sett-forsyningsgrensesnittet VCC5 5 V-forsyning, VCC4-grensesnitt, 3,5-4,5 V-forsyning, valgfritt ved selvstart (standard) og kontrollstart. Det innebygde SMA (standard) og IPXmini-antenne-grensesnittet, SIM900A-grensesnittet reservert tilbakestilling. Modulens størrelse er 49 * 50.

Datamaskinen kan gi tidlig datamaskinfeilsøking USB-modul, en veldig stor mengde data under forutsetning av at den anbefalte strømmen er mer enn 1A. Standby dusinvis MA-data kan stilles inn for å gi hvilemodus, hvilemodus på 10MA lavt. Støtte 2, mobiltelefon 3,4G-kort.

Serieportkretsen: støtte for 3,3 V enkelchipmikrodatamaskin. TTL-serieportstøtte. 3,3 og 5 V enkelchipmikrodatamaskin. Kretsen øker SMF05C ESD-chipet. Antennekrets: garanterer kort og rett, for å forbedre signalstyrken.

PCB-silketrykkmerke: alle grensesnitt, praktisk utvikling to ganger, SIM900 / ONE-maskinvaren følger fullt ut designen når designmanualen. To forsyningsgrensesnitt: VCC5, 5 V DC over 1A. Datamaskin 5 V-forsyning kan være tidlig datamaskin USB. DC lang datakretes over større anbefalt 5V1A. VCC4, 3,5-4,5 V-forsyning, ibid., Egnet for litiumbatteri.

Kontrollstiften leder alle. ONE ttl-nivå, kompatibel med 3,3 V og 5 V. De to antennegrensesnittene, standard SMA rett hode, kontakt for IPXmini-antenne. En måte å snakke grensesnitt, måten Mike grensesnitt.

Kontrollgrensesnittet for hver stiftbeskrivelse:

GND-GND

SIMR SIM900A RXD, TTL-nivå, kan ikke kobles direkte til 232-nivået

SIMT SIM900A TXD, TTL-nivå, kan ikke kobles direkte til 232-nivået

-SIM900A tilbakestilling, aktiv lav

VCC_MCU når SIM900A-modulen og 5 V TTL-nivåkommunikasjon, er denne stiften koblet til DC 5 V; Når kommunikasjonsnivået for SIM900A og 3,3 V TTL er dette stift koblet til DC 3,3 V.

VCC5-DC 5V-inngang.

VCC4 -DC3.5-4.5-inngang

Innebygde ressurser:

Serieportkrets (med beskyttelse)

Antennegrensesnittskrets (SMA-bøyport hunn)

krets (snu SIM-kortspor)

4 * 3,5 armaturhull 4 stk

SIM900A serieportutgang

Farge: svart

Materiale: metall + PC

Paketets innhold:

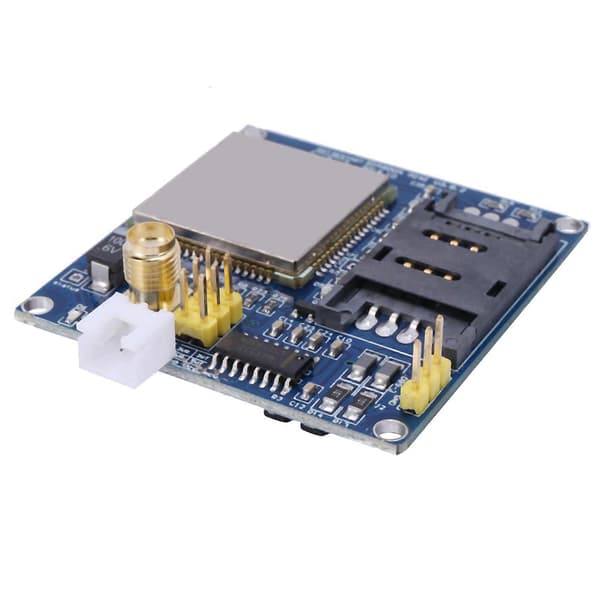

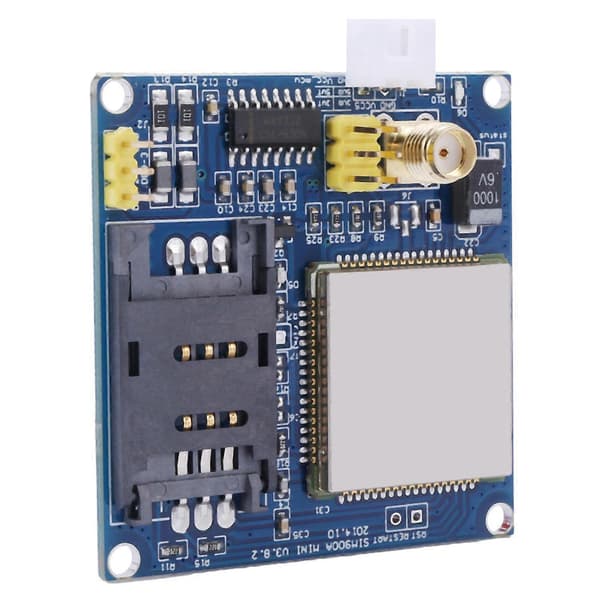

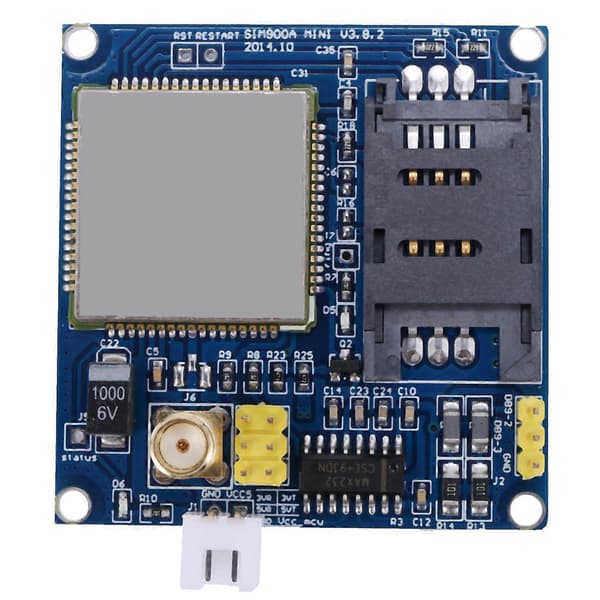

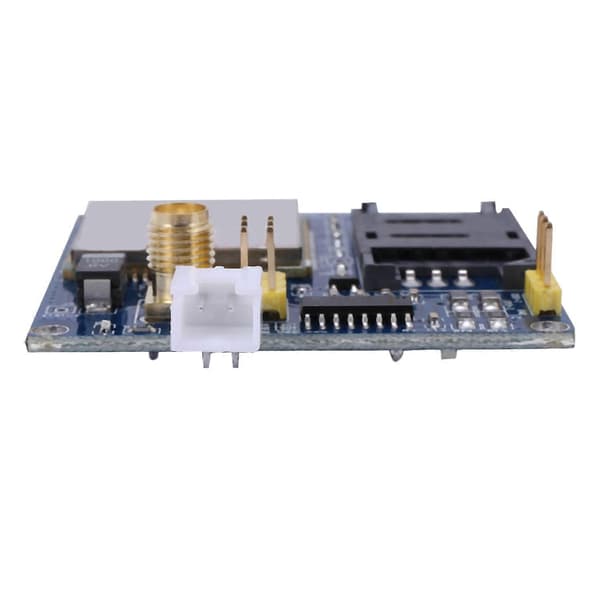

1 x SIM900A Trådløs modul

1 x Kabel

1 x Antenne

Bare ovennevnte paketinnhold, andre produkter er ikke inkludert.

Merk: Lys og forskjellige skjermer kan føre til at fargen på objektet på bildet skiller seg litt fra den virkelige saken. Det tillatte målefelet er +/- 1-3 cm.
