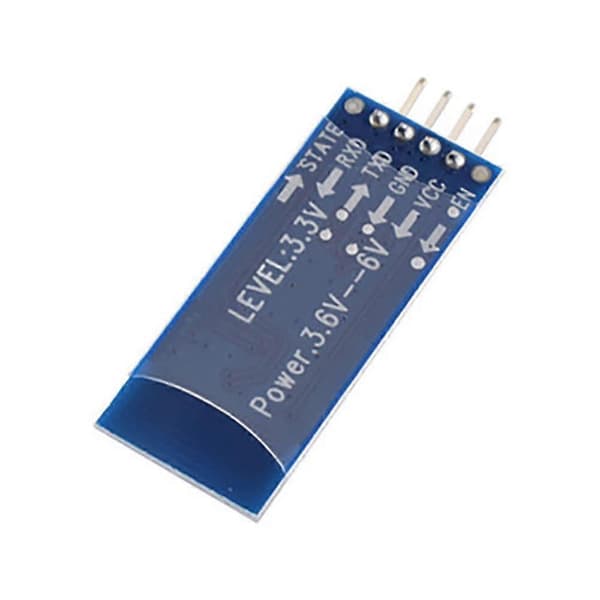

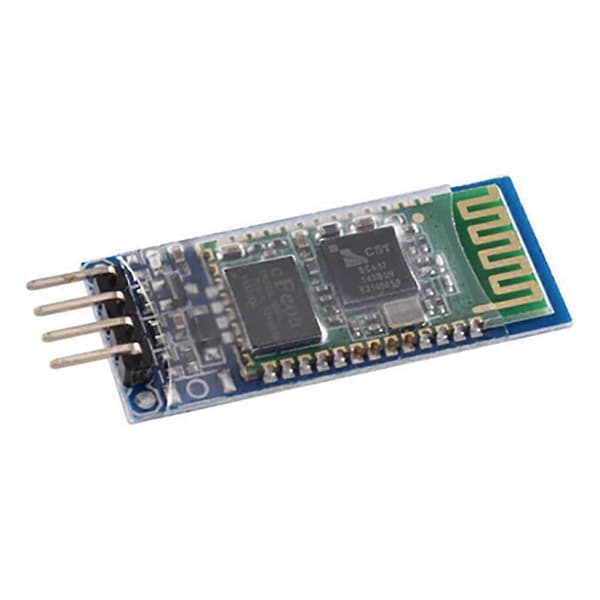

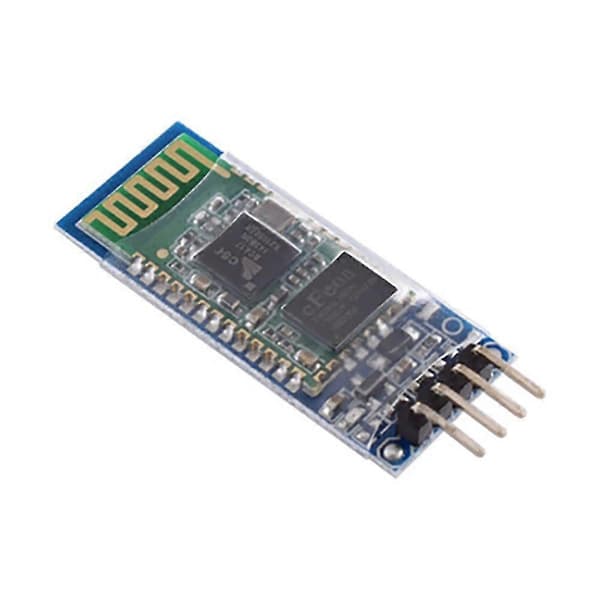

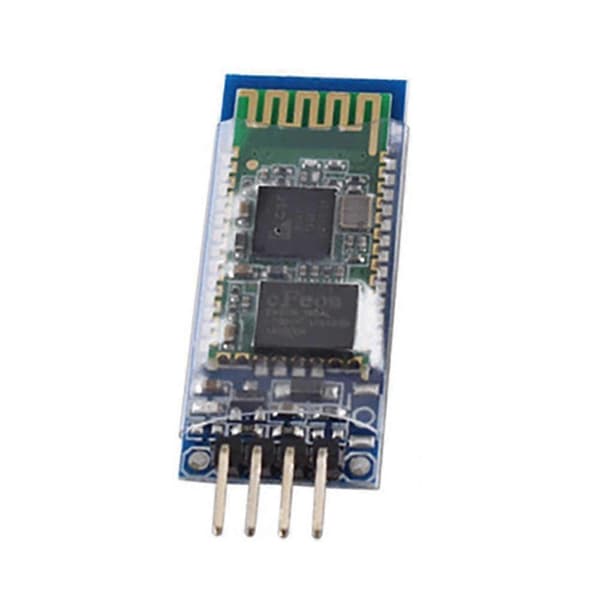

Kjernemodulen bruker -06 slavemodulen, det utgående grensesnittet inkluderer VCC, GND, TXD, RXD, og LED-statusutgangspinnen er reservert. Mikrokontrolleren kan bedømme om Bluetooth er tilkoblet gjennom statusen til denne pinnen, og KEY-pinnen er ugyldig for slavemaskinen. LED indikerer Bluetooth-tilkoblingsstatus, blinking betyr ingen Bluetooth-tilkobling, fast lys betyr at Bluetooth er tilkoblet og porten er åpen. Bunnplaten er 3,3V LDO, inngangsspenningen er 3,6~6V, strømmen er ca. 30mA når den ikke er paret, og ca. 10mA etter paring, og inngangsspenningen er forbudt å overstige 7V. Grensesnittnivået er 3,3V, som kan kobles direkte til forskjellige mikrokontrollere (51, AVR, PIC, ARM, MSP430, etc.), og 5V mikrokontrollere kan også kobles direkte, uten MAX232 eller via MAX232. Den effektive avstanden i åpent rom er 10 meter, og det er mulig å overskride 10 meter, men tilkoblingskvaliteten på denne avstanden er ikke garantert. Etter paring kan den brukes som en full-dupleks seriell port uten å kjenne til noen Bluetooth-protokoll, men den støtter kun kommunikasjonsformatet med 8 databiter, 1 stoppbit og ingen paritetskontroll, som også er et vanlig brukt kommunikasjonsformat og støtter ikke andre formater. Når Bluetooth-tilkoblingen ikke er etablert, kan baudrate, navn og paringspassord stilles inn via AT-kommandoer, og de innstilte parametrene kan lagres etter strømbrudd. Bytt automatisk til transparent overføringsmodus etter Bluetooth-tilkobling. Liten størrelse (3,57cmx1,52cm), fabrikkpatchproduksjon for å sikre patchkvalitet. Og sett det transparente krympeslangen, støvtett og vakkert, og har en viss antistatisk evne. Denne lenken er en slavemaskin. Slavefunksjonen kan pares med forskjellige datamaskiner med Bluetooth-funksjon, Bluetooth-verter, de fleste mobiltelefoner med Bluetooth, PDA, PSP og andre. Farge: blå Materiale: PCB Pakkeinnhold: 1 * Slave Bluetooth-modul Kun ovennevnte pakkeinnhold, andre produkter er ikke inkludert. Merk: Lys og forskjellige skjermer kan føre til at fargen på elementet i bildet er litt annerledes enn den virkelige tingen. Den tillatte målefeilen er +/- 1-3 cm.
