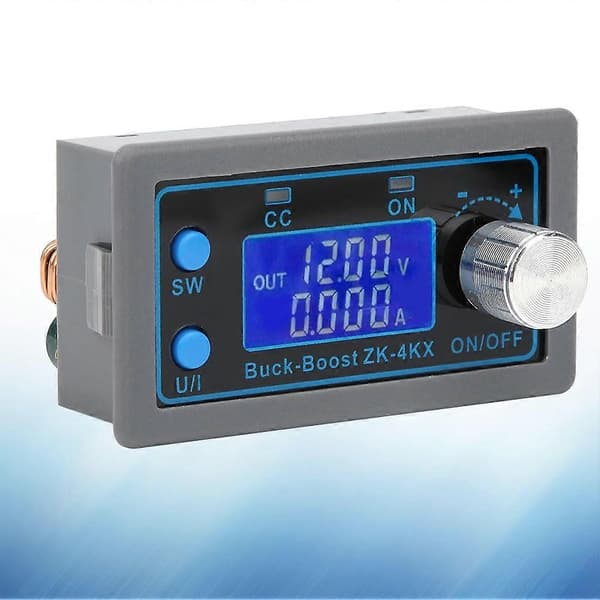

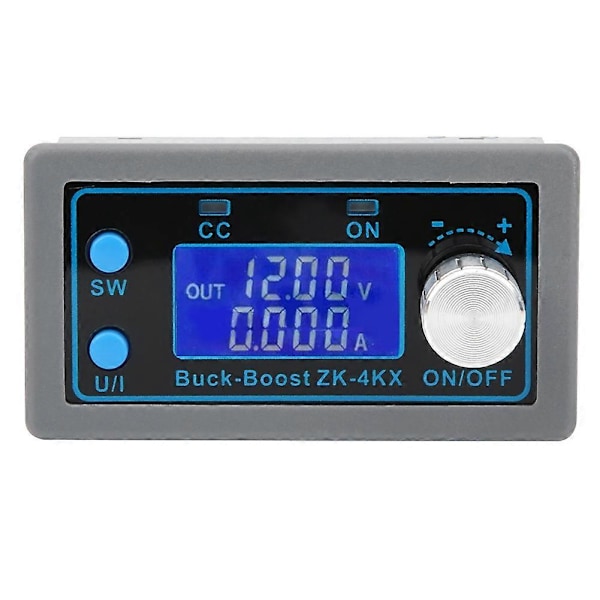

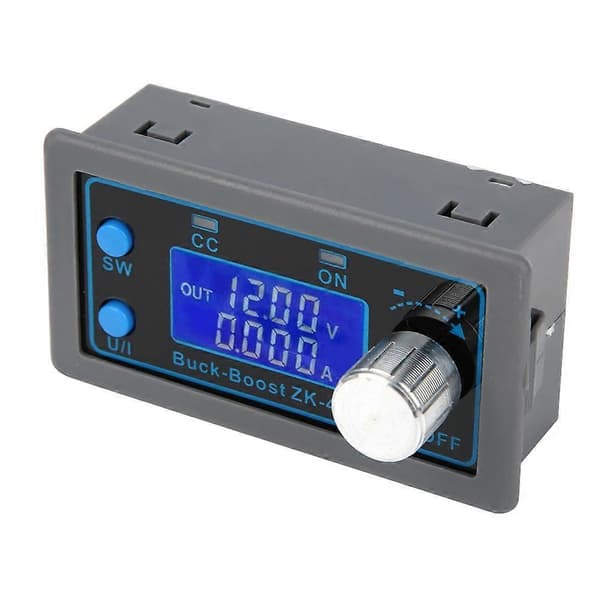

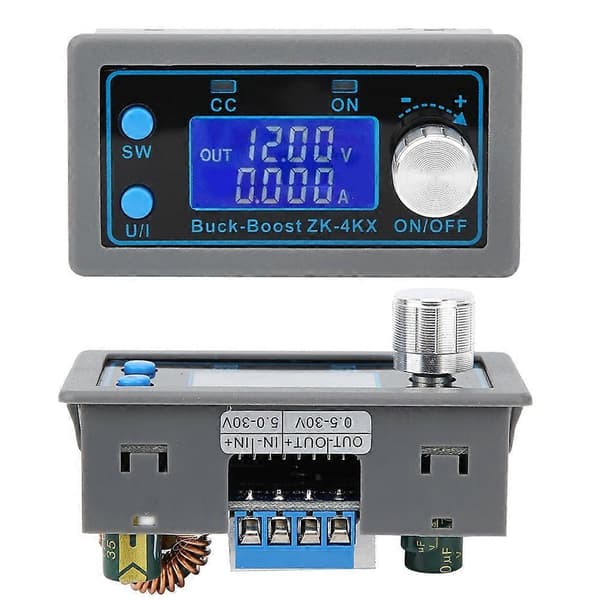

Elementtype: Konverter Modul_x005f_x000D_

Inngangsspenning: 5.0-30V_x005f_x000D_

Utgangsspenning: 0.5-30V_x005f_x000D_

Utgangsstrøm: Fungerer stabilt over lang tid ved 3A, opptil 4A med forbedret varmeavledning_x005f_x000D_

Utgangseffekt: Naturlig varmeavledning 35W, forbedret varmeavledning 50W_x005f_x000D_

Spenning Display Oppløsning: 0.01V_x005f_x000D_

Strøm Display Oppløsning: 0.001A_x005f_x000D_

Konverteringseffektivitet: ca 88%_x005f_x000D_

Myk Start: Ja (modulen kan svikte når høyeffektslasten slås på)_x005f_x000D_

Arbeidsfrekvens: 180KHZ_x005f_x000D_

Beskyttelsesmekanisme: Omvendt inngang, anti-tilbakestrømning utgang_x005f_x000D_

Inngang Underspenningsbeskyttelse (4.8-30V justerbar, standard 4.8V)_x005f_x000D_

Utgang Overspenningsbeskyttelse (0.5-31V justerbar, standard 31V)_x005f_x000D_

Utgang Overstrømsbeskyttelse (0-4.1A justerbar, standard 4.1A)_x005f_x000D_

Over Effekt Beskyttelse (0-50W justerbar, standard 50W)_x005f_x000D_

Over Temperatur Beskyttelse (80-110-justerbar, standard 110)_x005f_x000D_

Timeout Beskyttelse (0-100h justerbar, av som standard)_x005f_x000D_

Over-Kapasitet beskyttelse (0-60Ah justerbar, av som standard)_x005f_x000D_

_x005f_x000D_

Hvordan å bruke:_x005f_x000D_

1. Bytt Display Parametere:_x005f_x000D_

I det normale grensesnittet, trykk kort på SW-tasten for å bytte offline displayinnhold. Strøm A, effekt W, kapasitet Ah og tid h kan byttes. Langt trykk kan endre høydevisningsinnholdet, bytte mellom inngangsspenning og utgangsspenning._x005f_x000D_

2. Still inn utgangsspenningsverdien:_x005f_x000D_

I det normale grensesnittet, trykk kort på U/I-knappen for å gå inn i spennings CC-innstillingsgrensesnittet. Et tall for den innstilte utgangsspenningen blinker. Roter koderknappen for å øke eller redusere utgangsspenningen. Trykk kort på knappen for å velge utgangsspenningsnummeret som skal stilles inn. Etter innstilling, trykk kort på U/I-knappen to ganger for å gå tilbake til det normale grensesnittet. Ellers vil den automatisk gå tilbake til det normale grensesnittet og vil ikke fungere innen 10 sekunder._x005f_x000D_

3. Still inn konstantstrømverdien (det vil si maksimal utgangsstrøm tillatt av modulen):_x005f_x000D_

I det normale grensesnittet, trykk kort på U/I-knappen for å gå inn i spenningskonstantstrøminnstillingsgrensesnittet. Trykk kort på U/I-knappen igjen for å bytte til konstantverdien. Det kan sees at konstantstrømverdien til en viss bit blinker. Vri koderknappen for å øke eller redusere verdien. Trykk kort på koderen for å velge antall konstantstrømverdi som skal stilles inn. Etter at innstillingen er fullført, trykk kort på U/I-knappen for å gå ut av innstillingsgrensesnittet og gå tilbake til det normale grensesnittet. Ellers vil den automatisk gå tilbake til det normale grensesnittet og vil ikke fungere innen 10 sekunder._x005f_x000D_

4. Som standard er modulen satt til på/av:_x005f_x000D_

I det normale grensesnittet, trykk og hold inne U/I-knappen for å gå inn i parameterinnstillingsgrensesnittet. Den viser OPEN OFF eller OPEN ON. OPEN OFF betyr at utgangen er slått av som standard når maskinen slås på, og OPEN on betyr at utgangen er slått på som standard når maskinen slås på. Trykk og hold inne spinnkoderen for å bytte mellom disse to tilstandene. Etter innstilling, trykk og hold inne U/I-knappen for å gå tilbake til det normale grensesnittet._x005f_x000D_

5. Still inn beskyttelsesparameteren på og terskel:_x005f_x000D_

I det normale grensesnittet, trykk og hold inne U/I-knappen for å gå inn i parameterinnstillingsgrensesnittet. Trykk kort på SW-knappen til beskyttelsesparameteren som skal stilles inn vises._x005f_x000D_

OUP: Overspenningsbeskyttelsesterskel_x005f_x000D_

OCP: Overstrømsbeskyttelsesterskel_x005f_x000D_

OPP: Overeffektbeskyttelsesterskel_x005f_x000D_

OAP: Overkapasitetsbeskyttelsesterskel_x005f_x000D_

OHP: Overtidsbeskyttelsesterskel_x005f_x000D_

OTP: Over temperaturbeskyttelsesterskel
