Beskrivelse
Mikrobølgebryter, også kjent som radiofrekvensbryter, realiserer funksjonen for å kontrollere mikrobølgesignalkanalomkobling. Denne modulen bruker SP4T single-pole four-throw-modus for å realisere bytte av fireveis signaler.
På grunn av det lave innsettingstapet, brede frekvensbåndet og høye isolasjonen, er den mye brukt i kommunikasjonssystemutstyr. CNC-strukturer brukes. Skall, enkel å installere, stabil og pålitelig ytelse.

Modell:QM-SW-4ST
Arbeidsfrekvens:0.1-6G
Arbeidsmodus:velg fire fra en
Typisk innsettingstap:1dB
Portisolasjon:45dB typisk verdi
Impedans:50ohm
Maksimal inngangseffekt:28dBm
Bryterens byttetid:150ns
Strømforsyning:+3.3 til +5V
Med monteringsposisjoneringshull
Vekt:80 gram
Kontrollmetode:
Kontrollport A: L, kontrollport B: L RF-utgang til RF1;
Kontrollport A: H, kontrollport B: L RF-utgang til RF2;
Kontrollport A: L, kontrollport B: H RF-utgang til RF3;
Kontrollport A: H, kontrollport B: H RF-utgang til RF4;
(Ekstern spenningskontroll, H: 3.3-5V, L: 0V eller jord)
På grunn av forskjellige partier kan det være forskjeller i produktets utseende, farge og trykte tekst, noe som ikke vil påvirke bruken.
Farge:Sølv
Materiale:Metall

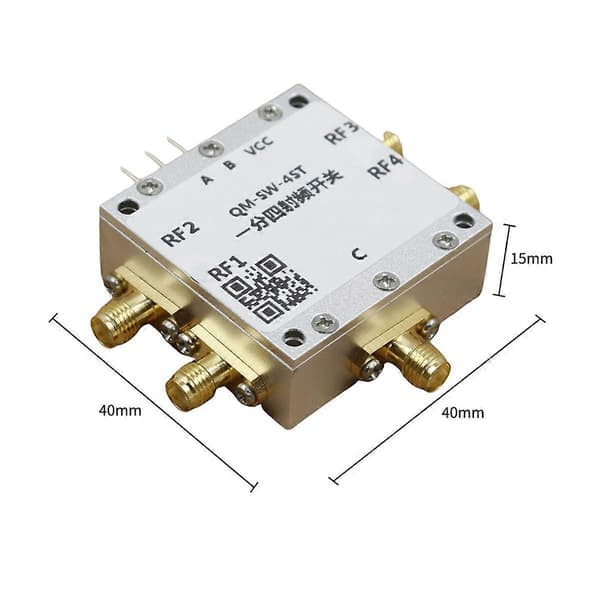

Størrelse:Modulstørrelse:40x40x15mm (eksklusive kontakter)

Pakkeinnhold:
1 * RF-bryter

Bare innholdet i pakken ovenfor, andre produkter er ikke inkludert.
Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på elementet i bildet er litt forskjellig fra den virkelige tingen. Målefeilen er +/- 1-3 cm.
