Beskrivelse

Mikrobølgebryter, også kjent som radiofrekvensbryter, realiserer funksjonen med å kontrollere mikrobølgesignalkanalomkobling. Denne modulen bruker SP4T single-pole four-throw modus for å realisere bytte av fireveis signaler.

På grunn av sitt lave innsettingstap, brede frekvensbånd og høye isolasjon, er den mye brukt i kommunikasjonssystemutstyr. CNC-strukturer brukes. Skall, enkel å installere, stabil og pålitelig ytelse.

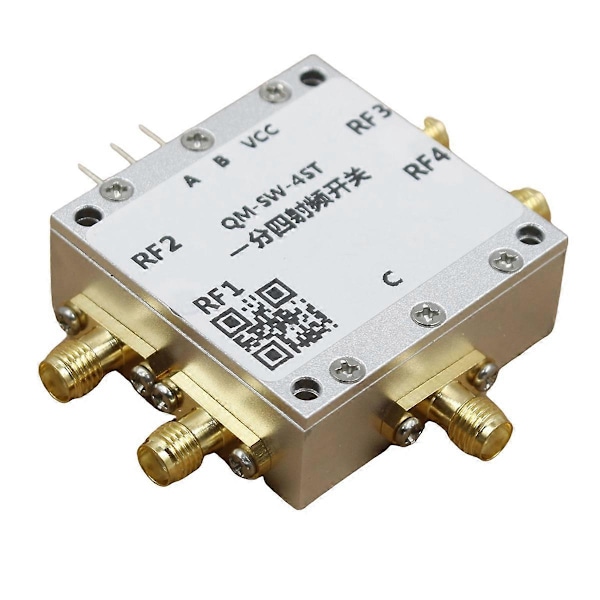

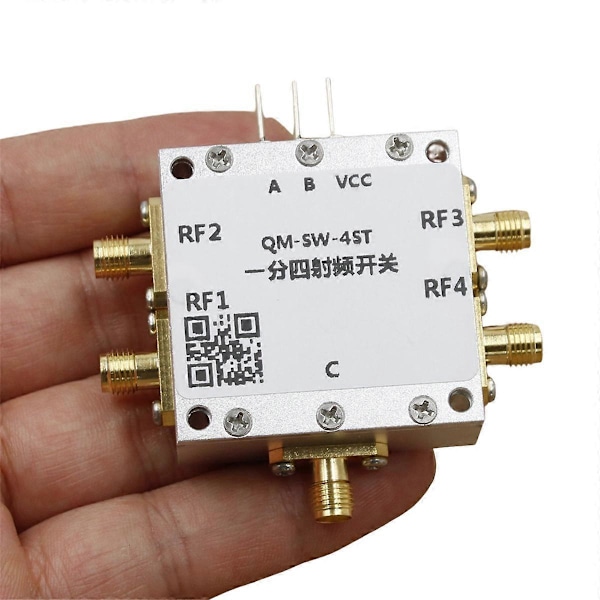

Modell:QM-SW-4ST

Arbeidsfrekvens:0.1-6G

Arbeidsmodus:velg fire fra en

Typisk innsettingstap:1dB

Portisolasjon:45dB typisk verdi

Impedans:50ohm

Maksimal inngangseffekt:28dBm

Bryterens koblingstid:150ns

Strømforsyning:+3.3 til +5V

Med monteringsposisjoneringshull

Vekt:80 gram

Kontrollmetode:

Kontrollport A: L, kontrollport B: L RF-utgang til RF1;

Kontrollport A: H, kontrollport B: L RF-utgang til RF2;

Kontrollport A: L, kontrollport B: H RF-utgang til RF3;

Kontrollport A: H, kontrollport B: H RF-utgang til RF4;

(Ekstern spenningskontroll, H: 3.3-5V, L: 0V eller jord)

På grunn av forskjellige partier kan det være forskjeller i produktets utseende, farge og trykte tekst, noe som ikke vil påvirke bruken.

Farge:Sølv

Materiale:Metall

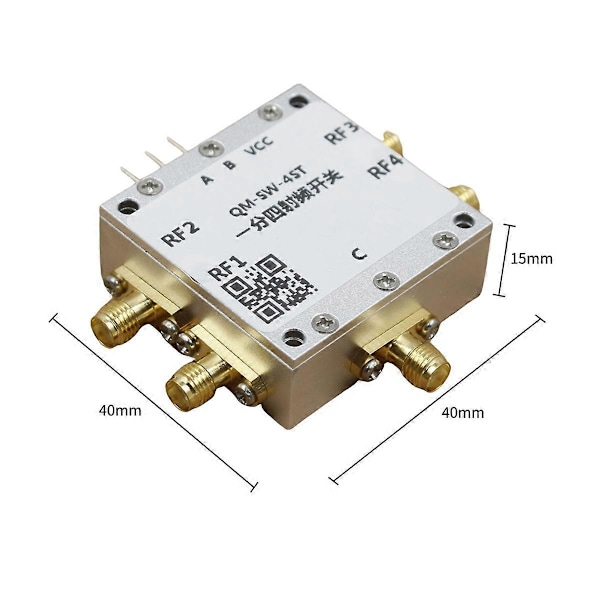

Størrelse:Modulstørrelse:40x40x15mm (unntatt kontakter)



Pakkeinnhold:

1 * RF Bryter



Kun ovennevnte pakkeinnhold, andre produkter er ikke inkludert.
