AX99100 er en enkeltbrikkeløsning som fullt ut integrerer PCIe 2.0 endepunktkontroller og SerDes med periferiutstyr, som to/fire høyhastighets serielle porter, en parallellport, I2C master, høyhastighets SPI, lokal buss (ISA-lignende) og GPIO.

Den består av fire hovedkonfigurasjoner som 2S (PCIe til Dual Serial), 2S+1P (PCIe til Dual Serial og Single Parallel), 2S+SPI (PCIe til Dual Serial og SPI) og LB (PCIe til Dual Serial og SPI) Lokal buss/ISA) - Lignende) Egnet for forskjellige typer applikasjoner.

AX99100 er pakket i en 68-pinners QFN-pakke og er RoHS-kompatibel.

Den støtter kommersiell driftstemperatur fra 0 til 70C og industriell temperatur fra -40 til 85C.

Kompatible enheter: Seriell I/O for serielt tilkoblede enheter, serielt nettverk/overvåkingsutstyr, datainnsamlingssystemer, POS-terminaler og industrielle PC-er, tilleggskort Beskrivelse: PCI Express Single- (X1) PCI Express-endepunkt med integrert PHY-kontroller Samsvarer med PCI Express-kortspesifikasjoner, PCI Express 2.0 PCI Power Management 1.2-kompatibel Støtter eldre og avbrudd, ASPM strømstyring -232 serielt grensesnitt Dobbel eller Quad UART-støtte -232/-422/-485 multi-protokoll Toveis hastigheter opptil 25 Mbps per port Full seriell modemkontroll Støtte for maskinvare- og programvareflytkontroll Støtter 5, 6, 7, 8 og 9-biters serielle formater Støtter jevn, odde, ingen, mellomrom og merkeparitet Støtter tilpassede baudrater via intern PLL eller ekstern klokke Støtter on-chip 256-dybde, sende- og mottaksbaner for hver serielle port Støtte for ekstern vekking og strømstyringsfunksjoner Seriell transceiver-avstengningsstøtte Støtte for sakte IrDA-modus (115200bps) på alle serielle porter Støtter multipunktapplikasjoner i 9-biters modus Støtte for DMA burst-overføring USB, I/O-utvidelse for innebygde systemer Windows 98SE/Me/NT4.0/2000/XP/Server

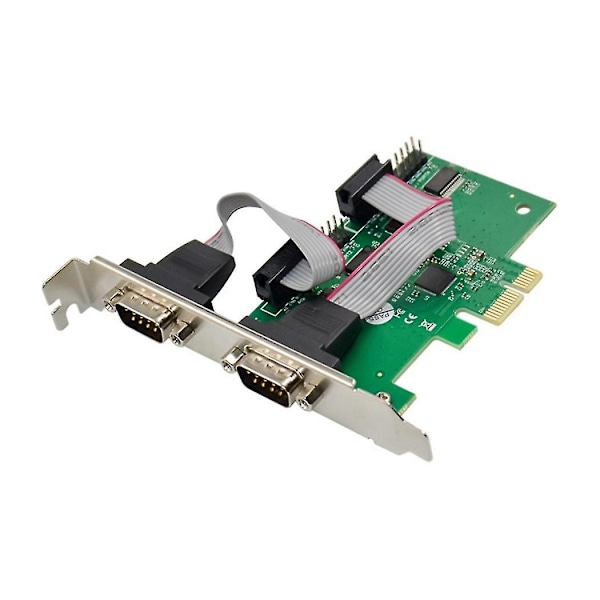

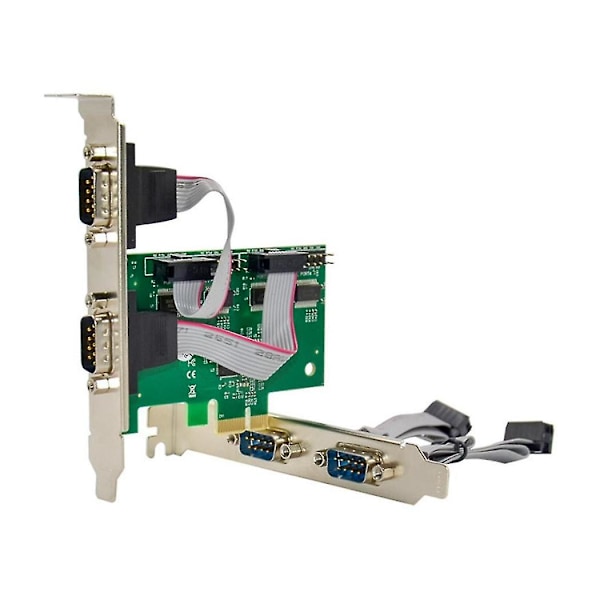

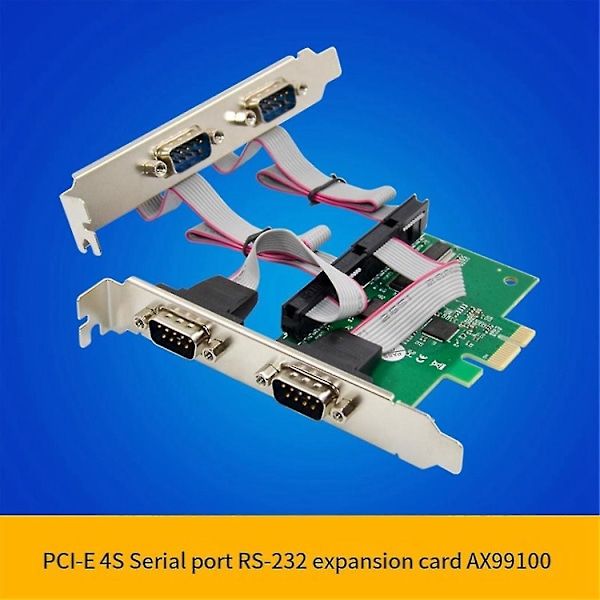

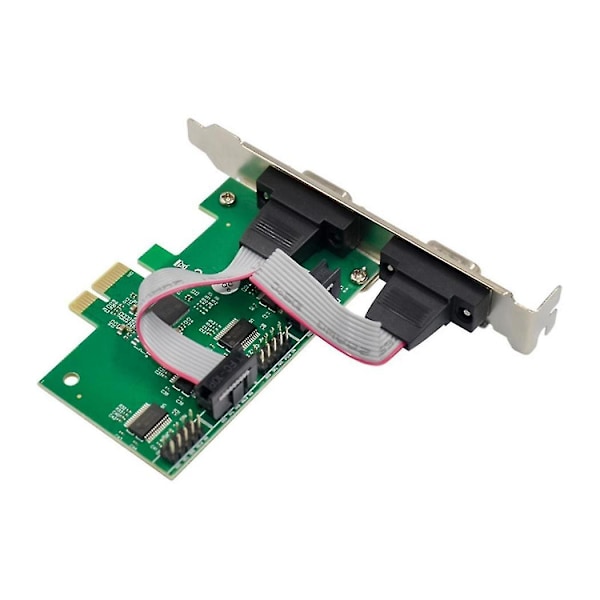

2003/Vista/Win 7/Win 8/Win 10, Linux, DOS Materiale: PCB farge: Som vist Pakkeinnhold: 1 x AX99100 Pci Express seriell portkort 1 x Kort jernstykke 1 x CD-driver Bare innholdet i pakken ovenfor, andre produkter er ikke inkludert.

Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på elementet på bildet er litt forskjellig fra den virkelige.

Den tillatte målefeilen er +/- 1-3 cm.
