Funksjoner:



2.4G trådløs DMX512 R / T mal, enkel knappebetjening, tre farger LED-display.

Liten størrelse, egnet for interiøret i ønsket belysning Esay.

Standard DMX512-protokolldata fra overføringskonsollen kan også overføre belysning og belysning DMX512-protokolldata.

126 kanaler automatisk frekvenshopping, sterk anti-interferens evne. Sikre arbeids pålitelighet.

De 7 gruppene med ID-koder kan stilles inn, og brukeren kan bruke 7 grupper av personlige trådløse nettverk på samme sted uten gjensidig interferens.





Spesifikasjoner:

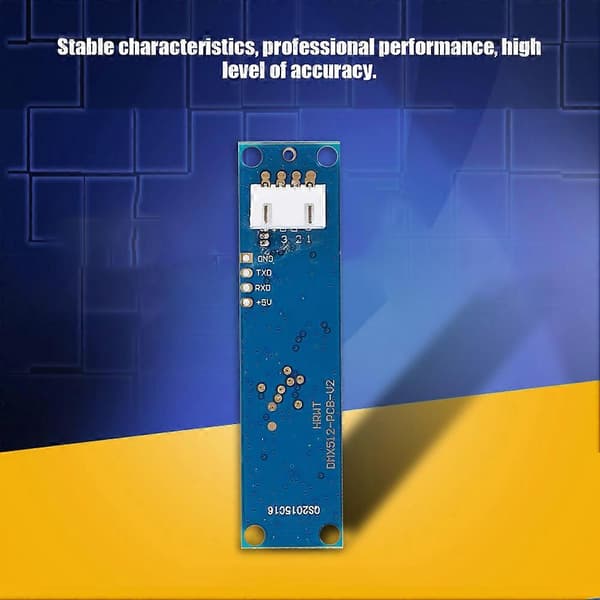

Materiale: PCB

Størrelse: Ca. 7*1.8*1.7cm/2.76*0.71*0.67inch

Inngangsspenning: DC 5V 500mA Min

Driftsfrekvensseksjon: 2.4G ISM, 126 Kanal Frekvensseksjon

Overført effekt: 20dBm Max

Mottakerfølsomhet: -94dBm

Signalport: 3-pinners hunplugg

Kommunikasjonsavstand: 400m/1312.34ft (synlig avstand)

Signalport: RS485 eller CPU-serieport AURT

Applikasjon: Oppgrader DMX512 Scene Lights





Pakkeliste:

1 x DMX512 MottakerSender Kit





Merk:

ID-kode og LED-farge er assosiert:

1: RØD

2: GRØNN

3: RØD+GRØNN = GUL

4: BLÅ

5: RØD+BLÅ = LILLA

6: GRØNN+BLÅ = CYAN

7: RØD+GRØNN+BLÅ = HVIT

Trykk på knappen en gang for å indikere ID-innstillingen, trykk på knappen igjen for å stille inn ID-en, trykk deretter på ID-knappen for å legge til 1 hver gang.

Arbeidsforhold:

LED-en lyser konstant: ingen DMX eller trådløst signal.

Rød LED blinker: lansering.

Grønn LED blinker: Motta

RF - 2. 400-2. 525 G, totalt 126 kanaler, automatisk søk.

ID-kode - 1-7 gruppe ID-kode, trykk på knappen for å stille inn, kan bare fungere under samme ID-kode for senderen og mottakeren.

Opprett tilkobling:

Slå på strømmen til DMX512 trådløs mottaker og overføringskort.

Trykk på knappen for å stille inn samme ID-verdi for overføringskortet og mottakskortet. Hvis du trenger å bruke mer enn én gruppe trådløse nettverk på samme sted, bruk forskjellige ID-verdier.

Når senderen overfører DMX-data i den ikke-interferensfrekvensdelen, blinker den røde LED-en og mottakeren endrer kommunikasjonsfrekvensdelen. Den grønne LED-en blinker til samme ID-verdi er korrigert, og når DMX-dataene er raskere, blinker LED-en raskere.

Da er tilkoblingen opprettet riktig.
