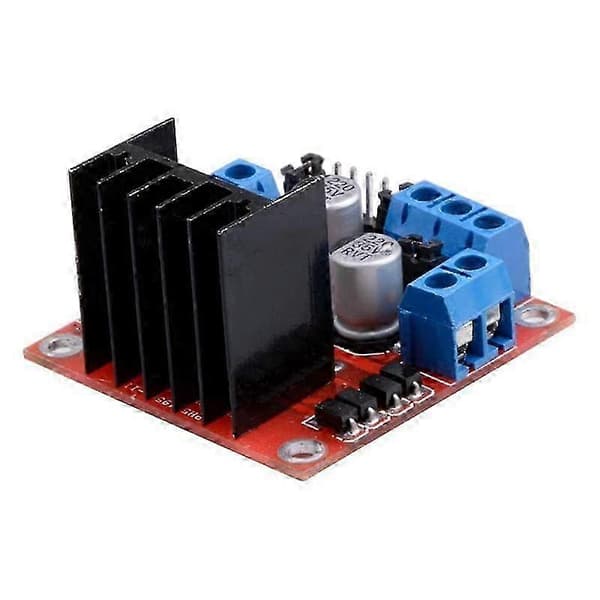

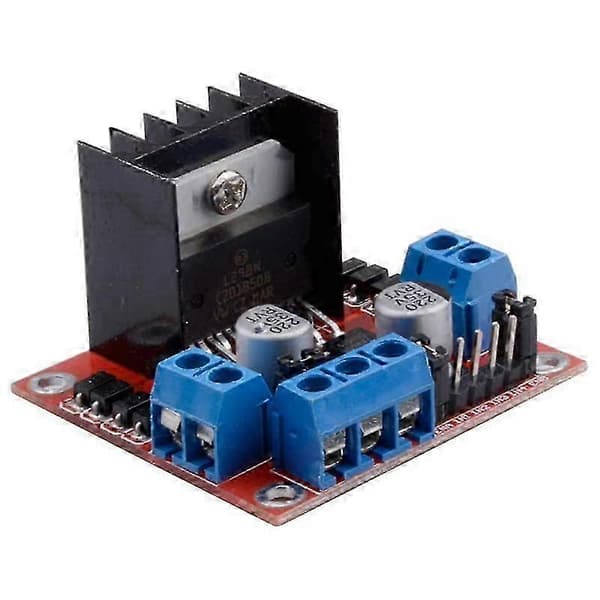

Dobbeltkanals H-brodriver skaper høyere arbeidseffektivitet, L298N som hovedbrikke, kan drive en 2-fase stegmotor, en 4-fase stegmotor eller to DC-motorer.
For å unngå å skade spenningsstabiliseringsbrikken, bruk en ekstern 5V logikkforsyning når du bruker mer enn 12V drivspenning.
Bruk filterkondensatorer med stor kapasitet og diode med frihjulsfunksjon, noe som øker påliteligheten.
Høy arbeidskraft opp til 46V, stor strøm kan nå 3A MAX og kontinuerlig strøm er 2A, effekt til 25W.
Filterkapasitans med stor kapasitet, etterstrømsbeskyttelsesdiode, mer stabil og mer pålitelig.
Spesifikasjon:
Brikke: L298N
Logisk spenning: 5V
Logisk strøm 0mA-36mA
Maksimal effekt: 25W
Drivspenning: 5V-35V
Drivstrøm: 2A (for hver DC-motor)
Driftsmodus: Dobbel H-brodriver (kan drive 2 DC-motorer)
Årsak 1: Bruk L298N for hovedbrikke
L298N er en type høyspennings-, høystrømsmotordriverbrikke. Funksjoner som høy arbeidsspenning (maksimal spenning opp til 46V), stor utgangsstrøm (øyeblikkelig strøm opp til 3A), kontinuerlig arbeidsstrøm 2A og 25W nominell effekt. Har 15 pinner som pakke.
To innebygde H-bro høyspennings- og storstrøms fullbrodrivere kan brukes til å drive DC-motoren og stegmotoren, reléspolen og så videre.
Brikken kan kobles til ekstern deteksjonsmotstand for å gi variasjonene til styrekretsen.
Ved å bruke L298N-brikken til å drive motoren, kan brikken drive en stegmotor eller fire-fase stegmotor, og også to DC-motorer. Ved hjelp av standard logisk nivå signalstyring har den to aktiveringskontrollender. Den tillater eller forbyr at enheten har en logisk strømforsyningsinngang uten påvirkning av inngangssignalet, noe som gjør at den interne logikkretsdelen fungerer ved lav spenning.
Årsak 2: Bred anvendelse
størrelse: 43 x 43 x 27 mm
Materiale: PCB
farge: rød
Pakkeinnhold:

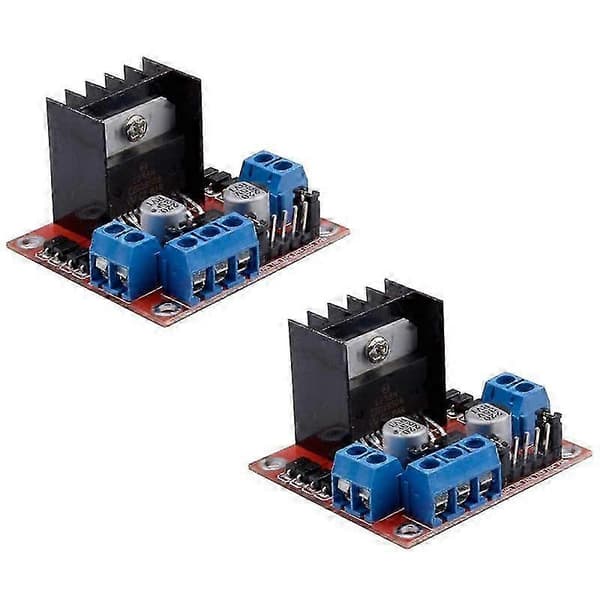

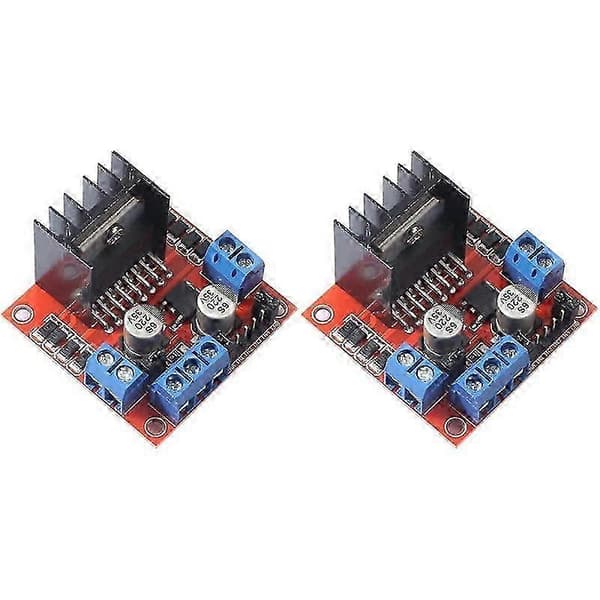

2 x L298N Motordriverkontrollerkortmodul
Kun ovennevnte pakkeinnhold, andre produkter er ikke inkludert.
Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på elementet på bildet er litt annerledes enn den virkelige. Den tillatte målefeilen er +/- 1-3 cm.
